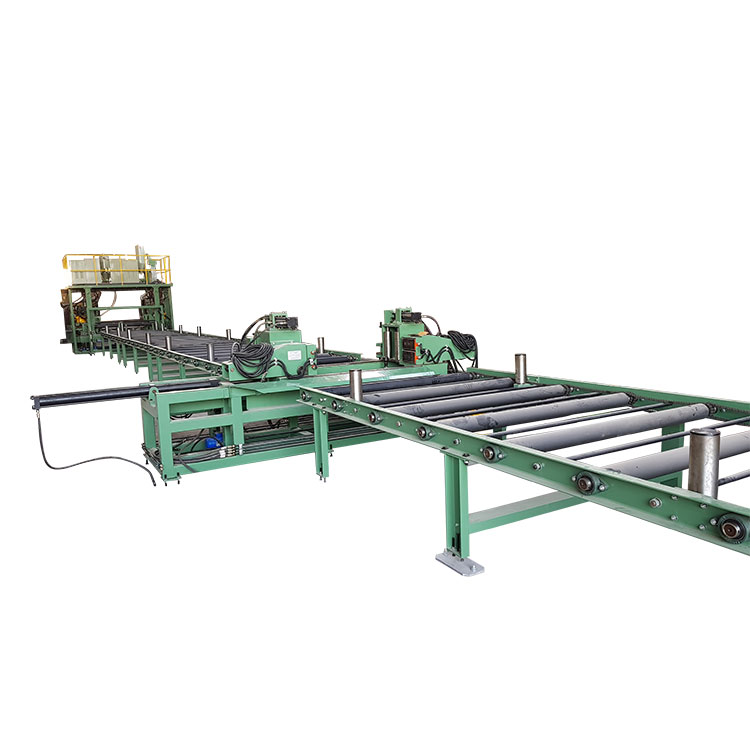

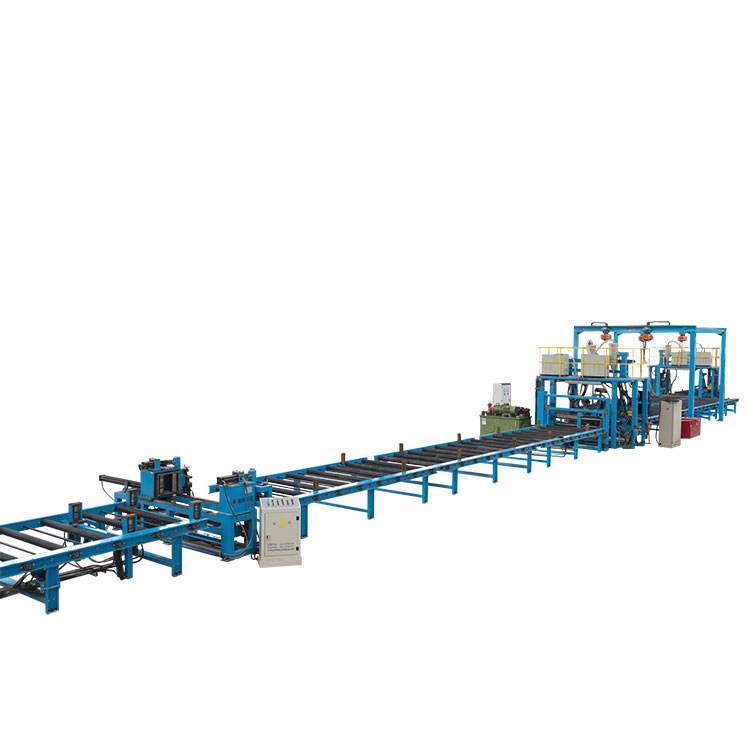

HW15Garis las balok H horizontaladalah lini produksi balok H kinerja tinggi yang dikombinasikan dengan peralatan dan alat yang berbeda, yang diproduksi oleh JINFENG WELDCUT yang merupakan produsen dan pemasok HW China profesionalGaris las balok H horizontaldengan harga terjangkau. HWGaris las balok H horizontalmemberikan lebih banyak keamanan dan efisiensi tinggi untuk produksi balok H atau balok T.
JINFENG WELDCUT akan memberikan garansi 2 tahun untuk HWGaris las balok H horizontal. Elemen listrik utama dari produksi H beam dipilih dari merek terkenal dunia yang akan memudahkan Pengguna untuk menemukan suku cadang di lokal tanpa harus jauh dari China. HWGaris las balok H horizontaladalah jalur produksi otomasi paling canggih dan tinggi untuk meningkatkan produktivitas bagi Pengguna Akhir dari industri yang berbeda.
Model |
HW3015 |
HW2015 |
|
Tinggi web balok-H |
300-1500mm |
200-1500mm |
|
Ketebalan web |
5-14mm |
5-14mm |
|
Lebar sayap balok-H |
150-500mm |
150-500mm |
|
Ketebalan flensa |
6-25mm |
6-25mm |
|
Sudut tapper balok |
Maks 15° |
Maks 8° |
|
Panjang balok-H |
5000-15000mm |
|
|
Jenis pengelasan |
Pengelasan pra-tack dengan CO2/MAG dengan tangan |
||
Pengelasan penuh dengan SAW (pengelasan busur terendam) |
|||
Posisi rakitan balok H |
Horisontal |
||
Mesin perakitan H-beam |
1 set, dengan meja rol input dan output, untuk pengelasan pra-tack |
||
Tarik melalui mesin las H beam |
1 set, mesin depan dengan meja rol keluaran, untuk pengelasan penuh |
||
1 set, mesin belakang dengan meja rol input dan output, untuk pengelasan penuh |
|||
Mesin pembalikan balok H tipe rantai |
1 set, pemuatan maksimal untuk 4 ton |
1. HWGaris las balok H horizontaladalah jalur produksi otomasi tinggi untuk menghasilkan balok I dan balok H yang dilas dengan pekerja yang lebih sedikit dan derek yang lebih sedikit.
2. Efisiensi produksi tinggi untuk balok las ringan.
3. Satu las las pada 2 lapisan las pada saat bersamaan;
4. Hanya perlu satu jenis terbalik 180 derajat.
5. HWGaris las balok H horizontalbanyak digunakan dalam konstruksi baja dan struktur baja untuk memproduksi balok H untuk membuat bengkel, gudang, bengkel pabrik dll.
5. Desain peralatan las yang fleksibel memungkinkan untuk mendukung semua merek sumber daya las.
6. CE, sertifikat ECA tersedia.
Daftar modul peralatan yang digunakan di HWGaris las balok H horizontal
1-Area perakitan, meliputi:

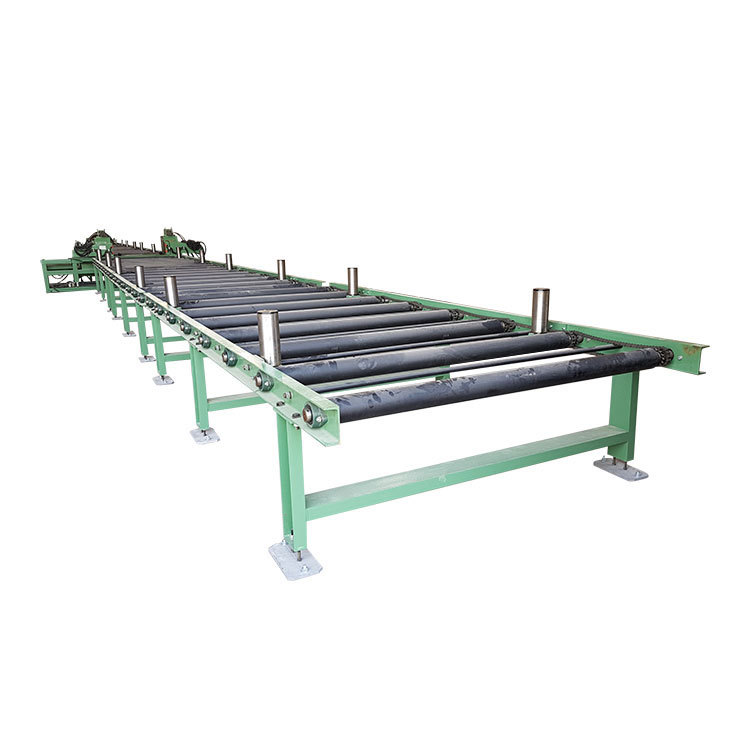

Satu mesin perakitan balok H horizontal dengan meja rol â menjepit dan memasang 3 lembar pelat (1 badan dan 2 flensa) pada posisi H dan membuat jaring pada posisi tengah dari 2 flensa. Kemudian pekerja dapat menggunakan mesin las CO2/MAG untuk mengelas kepala 3 pelat dengan panjang sekitar 300mm dengan tangan. kemudian buka penjepit dan 3 buah pelat dengan kepala yang telah dilas sebelumnya dalam bentuk H dan diangkut di atas meja rol ke stasiun pengelasan berikutnya.
Merakit balok H pada posisi horizontal
2-Area las #1, meliputi:
Satu set tarik melalui mesin las. Dengan satu set jaring dan perlengkapan flensa untuk memasang jaring di posisi tengah 2 flensa.
Mesin disini menggunakan teknologi twin wire welding untuk full welding dengan teknologi submerged arc welding.
Las balok H dalam posisi horizontal
Penjungkirbalikan sinar 3-H, meliputi:
Setelah pengelasan penuh di sisi atas balok H, balok H akan dipindahkan dari tarikan depan melalui mesin las balok H dan pindah ke area untuk jungkir balik.

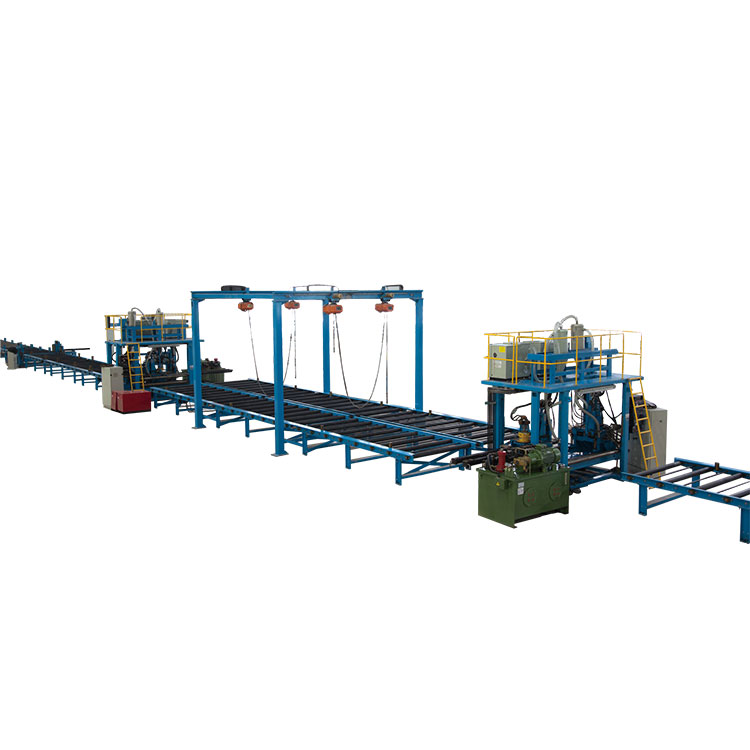

Perangkat pengguling adalah bingkai dengan alat pengangkat dengan rantai. Rantai mengangkat balok H dan beroperasi untuk membuat rantai bergerak, sehingga membuat balok H terbalik 180 derajat untuk membiarkan sisi bawah yang membutuhkan pengelasan menghadap ke atas.
Membalikkan perangkat
Area 4-Pengelasan #2, meliputi:
Mesin las tarik di area ini adalah untuk mengelas balok-H yang sudah memiliki 1 sisi las pada mesin las tarik #1.
5-Pelurusan area.
Ini adalah pilihan mesin untuk garis horizontal H beam garis las. Pengguna dapat memilih untuk menambahkan satu set pelurusan flensa balok H mekanis setelah garis, untuk meluruskan flensa balok H setelah pengelasan.
Mesin pelurus
Bagaimana cara menghasilkan balok H/I yang dilas dalam posisi horizontal?
Berikut adalah diagram alir produksi untuk produksi balok H yang dilas dalam posisi horizontal
Bagan alur produksi

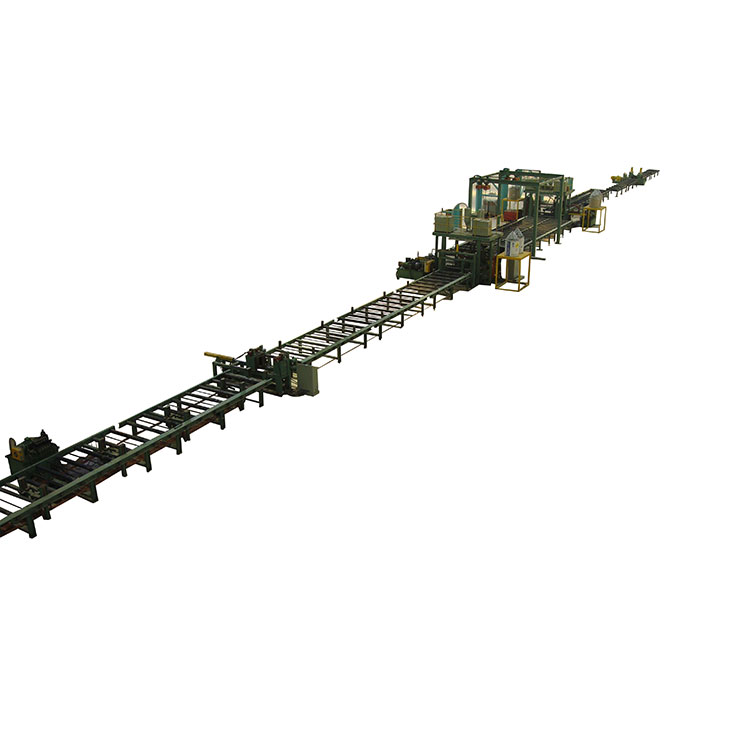

Garis las H-beam dipasang di pabrik Usersâ
