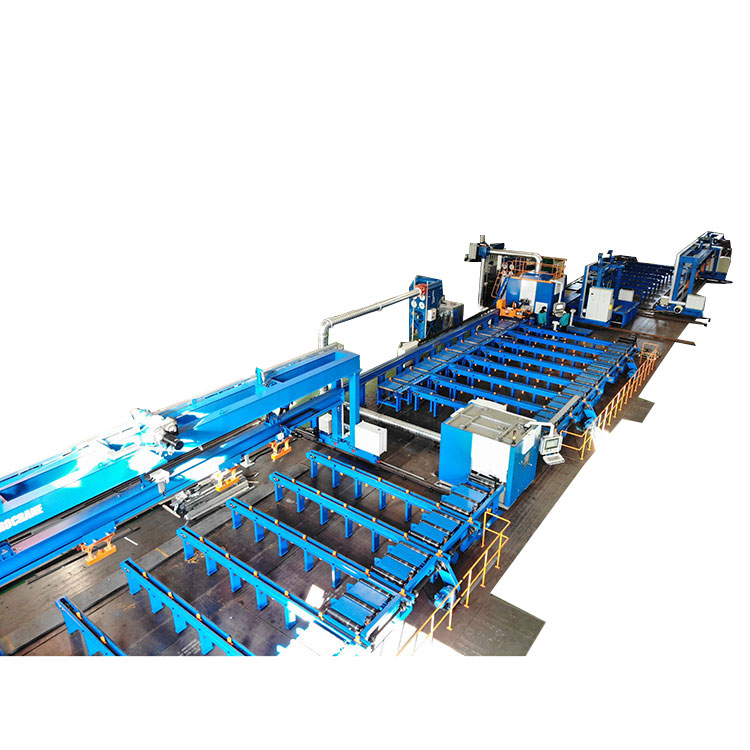

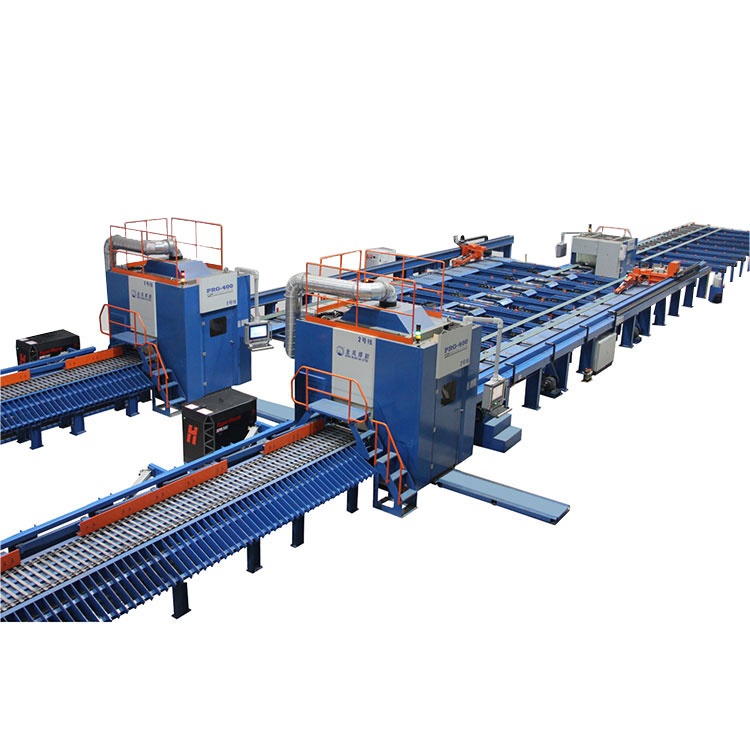

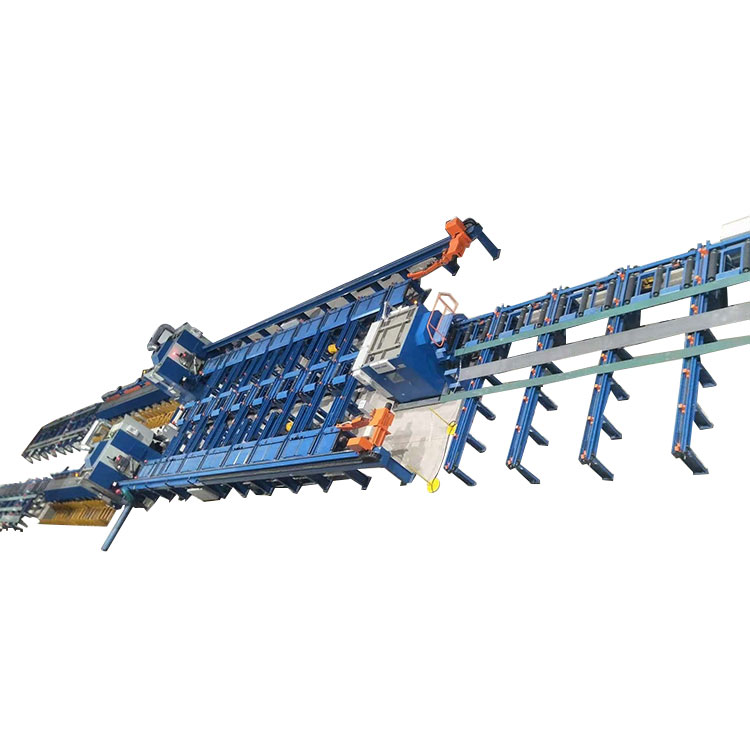

Garis Pemotongan Robot Profil

JINFENG® adalah produsen dan pemasok China profesionalGaris Pemotongan Robot Profils dengan harga terjangkau. ItuGaris Pemotongan Robot Profils adalah sistem pemotongan robot plasma kinerja tinggi untuk mengeksekusi pemotongan plasma pada profil baja yang berbeda dari bohlam, strip, sudut, balok-T, Saluran, balok H atau balok I, dengan lengan robot.

PRG 600



Garis Pemotongan Robot Profil



Untuk semuaGaris Pemotongan Robot Profils dan mesin pemotong plasma yang diproduksi oleh JINFENG WELDCUT akan memiliki garansi 2 tahun, dan dilengkapi dengan pemuatan Derek, Pembersihan tepi, penandaan inkjet, mendukung semua antarmuka CAD-CAM sebagai opsi. PRGGaris Pemotongan Robot Profils adalah jalur pemotongan plasma robotik tercanggih untuk meningkatkan produktivitas bagi Pengguna Akhir dari berbagai industri.



Spesifikasi



Model	Bohlam	Mengupas	Sudut	E-sudut	Balok-T	Saluran	Sinar-H	Panjang	Berat
PRG 400	80*5mm â 400*20mm	100*5mm â 400*20mm	100*75mm- 300 * 150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	T/A	12000mm	1,5T
PRG 600	80*5mm â 550*20mm	100*5mm â 600*30mm	100*75mm- 500 * 150mm	75*75mm- 220*220mm	100*50mm- 500 * 200mm	100*50mm- 400 * 200mm	150*150mm- 400 * 200mm	12000mm	2.5T
Mendukung pemotongan Plasma, penandaan Plasma, penandaan Inkjet, perangkat lunak CAD-CAM



Fitur Dan Aplikasi

1. PRGGaris Pemotongan Robot Profils adalah peralatan pemotongan otomatisasi tinggi yang terintegrasi dengan lengan robot enam sumbu ABB. Dengan satu operasi kunci oleh satu operator, saluran memulai pemrosesan otomatis dari pemuatan material dan pembongkaran komponen setelah pemotongan plasma.

2. Garis dapat sepenuhnya diintegrasikan dengan sistem MES dan Izinkan kendali jarak jauh melalui penampil tim agar insinyur dari pabrikan dapat dengan mudah melakukan diagnosis jarak jauh untuk menyelesaikan masalah melalui internet tanpa mengirim insinyur ke lokasi kerja.

3. Sistem CNC menyediakan kontrol penuh atas semua sistem jalur utama (robot, meja rol, konveyor silang, kereta pengukur dan gripper, sistem penandaan) ã

4.Dapat membaca file *.gen yang dibuat dari Tribon/AM, file DSTV yang diekspor dari perangkat lunak desain TEKLA dan format lainnya.

5. IniGaris Pemotongan Robot Profils banyak digunakan dalam Pembuatan Kapal, galangan kapal dan lepas pantai untuk pemotongan plasma pengaku untuk membuat panel datar, konstruksi alas ganda, subassemblies, sekat, jaring, panel mikro untuk kapal / Kapal yang berbeda. Dengan PRGGaris Pemotongan Robot Profils, galangan kapal atau galangan kapal dapat meningkatkan produksinya dan mengurangi tenaga kerja.



Detail

PRGGaris Pemotongan Robot Profilterdiri dari:

Derek pemuatan profil

Garis pembersihan tepi:

Konveyor silang untuk pemuatan profil

Meja rol masukan

Ruang pembersih dengan filter debu.

Meja rol keluaran.

Cross conveyor untuk buffler

Cross conveyor untuk memuat

Gerobak pengukur dan gripper

Tabel Rol masukan

Perangkat penandaan inkjet,

Ruang pemotongan plasma robot dengan filter debu

Konveyor sabuk-pelat penyortiran bagian pendek

Meja rol keluaran untuk bagian panjang

Cross conveyor untuk bagian yang panjang

Bongkar derek

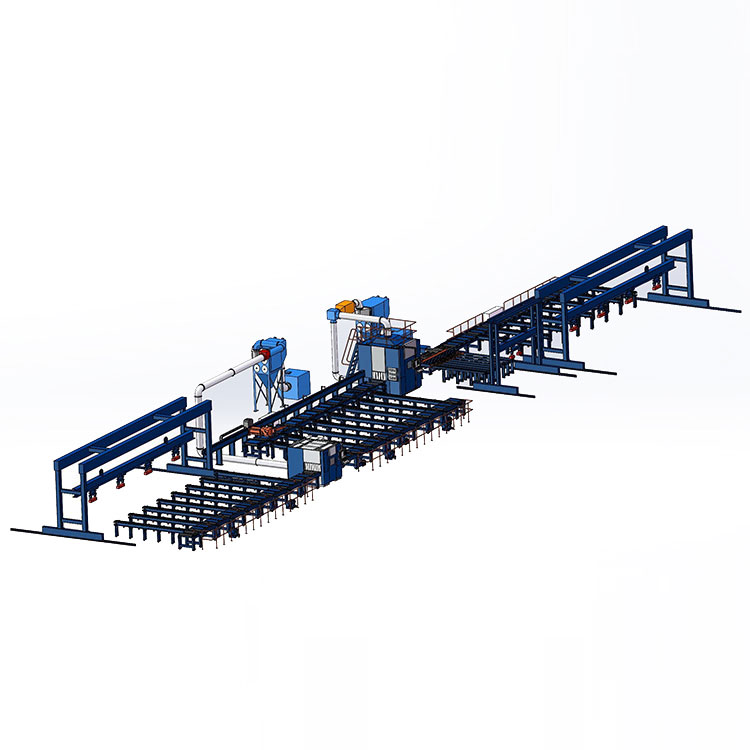

Tampilan struktur



Garis pembersihan tepi



Dengan mengintegrasikan garis pembersihan tepi ke PRGGaris Pemotongan Robot Profils, dengan menggunakan roda sikat untuk menghilangkan cat prima dari tepi profil yang akan dilakukan pengelasan, dapat meningkatkan kualitas pengelasan pada proses selanjutnya.



Gerobak pengukur dan gripper



Memberi makan profil ke dalam ruang pemotongan pada saat yang sama untuk mengukur panjang umpan profil.



Penanda inkjet



Dengan perangkat penanda inkjet untuk mencetak huruf, angka, simbol dan garis lengkung (garis terbalik)



Ruang pemotongan robot



Dengan memasang lengan robot 6 sumbu di dalam ruang pemotongan untuk mengeksekusi pemotongan berkualitas tinggi pada profil.



Dengan dilengkapi konveyor pelat sabuk setelah ruang pemotongan, PRGGaris Pemotongan Robot Profils dapat secara otomatis menyortir bagian pendek dan mengeluarkan bagian secara otomatis.
