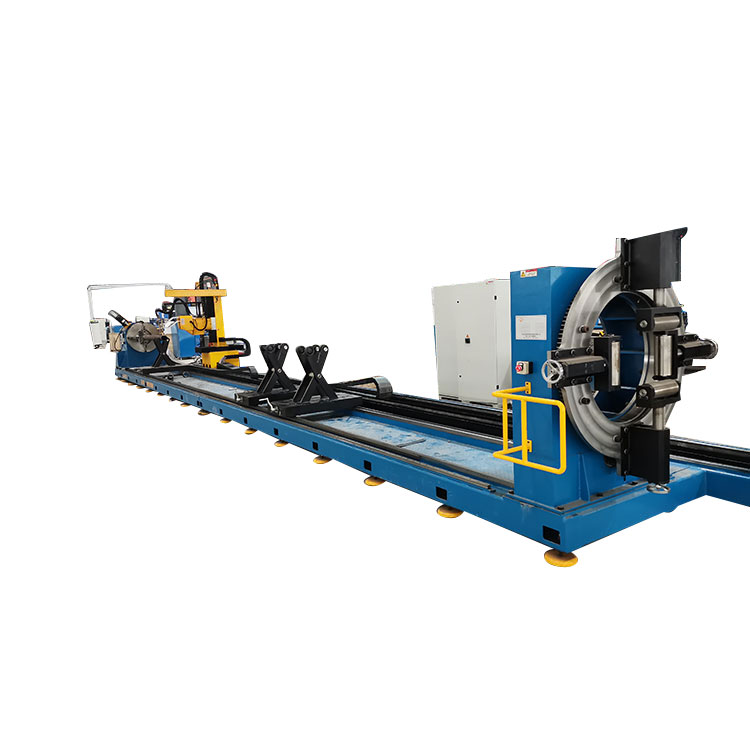

Untuk semuaMesin Pemotong Pipa Dan Kotaks yang diproduksi oleh JINFENG WELDCUT akan dikirim ke Pengguna Akhir dengan garansi 2 tahun, dan Dilengkapi dengan chuck untuk menjepit pipa bundar, tabung kotak dan memutar pipa selama pemotongan, pendukung untuk pipa. Obor pemotongan plasma dan obor pemotongan api oxy dipasang pada gerbong bergerak yang dapat bergerak di sepanjang pipa. Mesin mendukung semua antarmuka CAD-CAM sebagai opsi. XQGMesin Pemotong Pipa Dan Kotaks adalah mesin pemotong termal tercanggih untuk pipa guna meningkatkan produktivitas bagi Pengguna Akhir dari berbagai industri.
Model |
Diameter pipa bulat |
Bagian pipa kotak |
Panjang maksimal |
Berat pipa maks |
XQG 800 |
60-800mm |
100-500mm |
12000mm |
8T |
Mendukung pemotongan Plasma, penandaan Plasma, perangkat lunak CAD-CAM
1.XQGMesin Pemotong Pipa Dan Kotaks dapat menawarkan pemotongan bevel berkualitas tinggi, pemotongan lubang, pemotongan vertikal untuk mengurangi pekerjaan massal di selanjutnya dan memudahkan sambungan pengelasan di proses selanjutnya.
2. Mesin pemotong pipa dapat diintegrasikan sepenuhnya dengan sistem MES dan Memungkinkan kendali jarak jauh melalui penampil tim agar para insinyur dari pabrikan dapat dengan mudah melakukan diagnosis jarak jauh untuk menyelesaikan masalah melalui internet tanpa mengirim insinyur ke lokasi kerja.
3. Perangkat lunak CNC mendukung operasi pemotongan dan pemrograman manual komponen berdasarkan makro yang terintegrasi dalam CNC. CNC memiliki antarmuka impor untuk file data yang diekspor dari perangkat lunak desain TEKLA.
4. XQG iniMesin Pemotong Pipa Dan Kotaks banyak digunakan dalam Pembuatan Kapal, galangan kapal, lepas pantai, Konstruksi baja, struktur baja, perpipaan, untuk pemotongan plasma dan pemotongan api oxy dari pipa untuk membuat stadion, jembatan, taman hiburan, pusat pameran, bandara, pusat perbelanjaan, gulungan, selip, bingkai, jaket, jack up, bingkai pendukung, saluran pipa dll.
Dengan menambahkan XQGMesin Pemotong Pipa Dan Kotaks ke fasilitas produksi, Pengguna Akhir dari industri yang berbeda dapat meningkatkan produksi mereka dan mengurangi banyak tenaga kerja.
Unit kontrol utama CNC adalah pengontrol industri, terintegrasi dengan layar sentuh. Dengan interpolasi kartu papan perangkat keras, CNC memiliki stabilitas yang andal dan kabel yang mudah dan nyaman. Dengan kode G standar, mudah bagi operator untuk mempelajari dan mengoperasikan alat berat. Sistem CNC mendukung 3 mode operasi: Pemotongan api, Pemotongan plasma, dan demonstrasi.
Perangkat lunak TUBEMASTER saat ini mendukung gambar pengembangan CAD (tertutup pada pipa) dan bagian diagram sumbu, pemodelan perangkat lunak, dan model format LANGKAH ekspor SOLIDWORKS untuk bersarang
pemotongan kotak |
|||
Persimpangan akhir |
Slotting pada endcut |
||
|
Potongan lurus atau potongan miring di ujung |
|
Memotong slot panjang di ujungnya |
Pemotongan bevel di ujung |
Lubang pada tabung persegi |
||
|
Bevelling on end untuk persimpangan miring |
|
Lubang bundar, lubang persegi, lubang poligonal, lubang panjang, lubang tulang belakang, dll. |
Susunan Lubang |
Paket menggambar |
||
|
Memotong lubang dalam susunan, dapat menyusun dalam jarak sudut |
|
Potong Lubang tidak beraturan atau potongan ujung tidak beraturan |
Untuk pipa bundar: Salah satu ujung pipa bundar dijepit pada chuck, ujung lainnya didukung oleh pendukung bebas. Kekuatan chuck untuk memutar pipa berputar untuk memotong dengan kepala pemotongan untuk mewujudkan pemotongan otomatis.
Untuk pipa SHS: Salah satu ujung pipa SHS dijepit pada cekam utama, ujung lainnya dijepit pada cekam 4 sisi. Kedua chuck akan memutar pipa SHS untuk memutar sinkronisasi untuk mewujudkan pemotongan otomatis pada tabung dan pipa berbentuk kotak.
Gerobak yang bergerak bergerak di sepanjang pipa untuk membawa kepala pemotong menutupi seluruh panjang pipa untuk mewujudkan pemotongan pada pipa dengan panjang yang berbeda.
Ini digunakan untuk mendukung panjang pipa dengan beberapa set pendukung. Pendukung pipa dikendalikan oleh mur geser sekrup dua arah, dan mur geser dilengkapi dengan bingkai pendukung bias, yang dapat disesuaikan agar sesuai dengan ukuran diameter pipa yang berbeda. Braket rolling wheel dapat digerakkan sepanjang rel memanjang pada meja dasar, sehingga titik penyangga dapat disesuaikan dengan panjang pipa.
