Untuk semua CNCMesin Pemotong Plamsa Dan Oxyfuelyang diproduksi oleh JINFENG WELDCUT akan dikirimkan ke pengguna akhir dengan garansi 2 tahun.

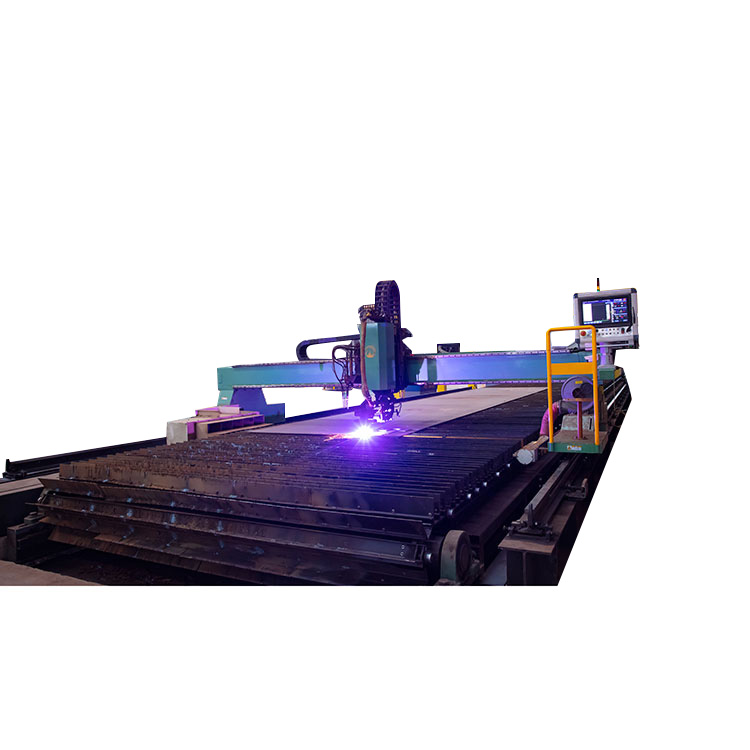

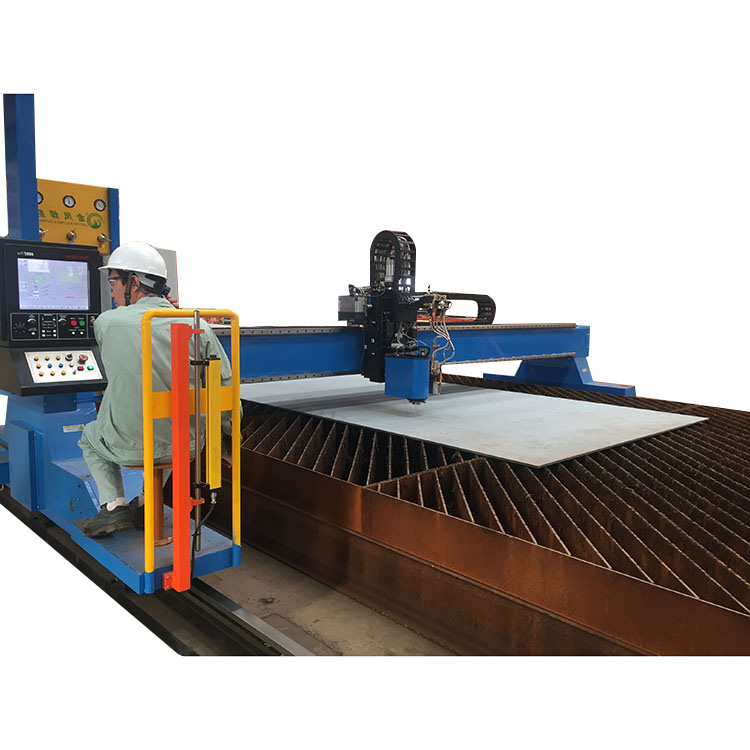

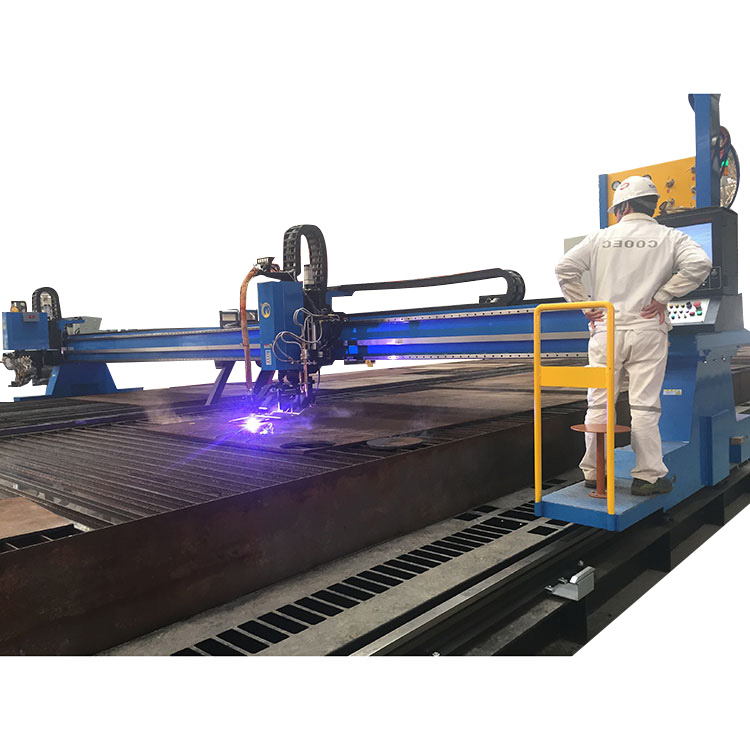

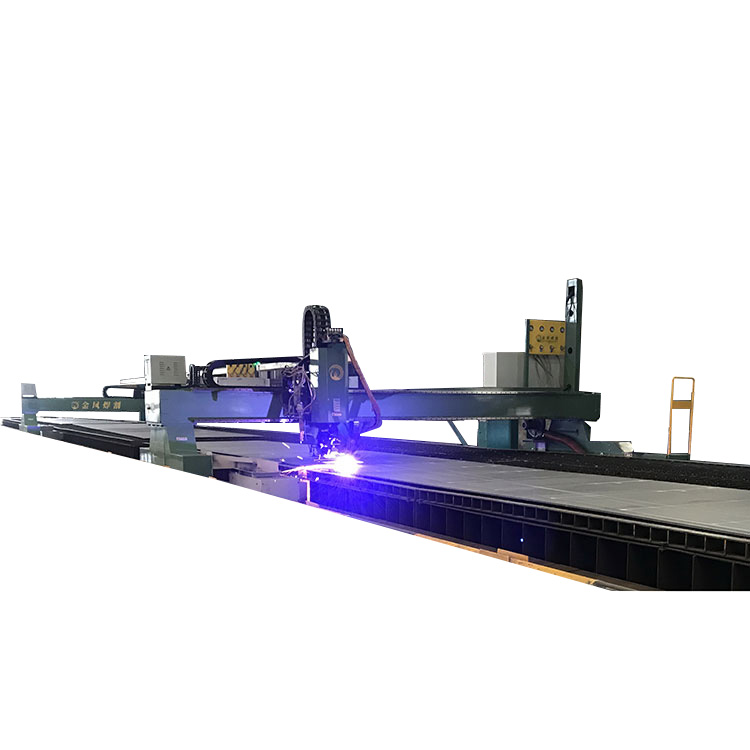

CNCMesin Pemotong Plamsa Dan Oxyfueladalah drive ganda dengan motor servo. Rel untuk portal berjalan terbuat dari rel kereta api dengan kekerasan tinggi, yang merupakan pemesinan dan penggilingan yang presisi dengan mesin gerinda rel untuk memastikan keakuratan rel kurang dari 0,02mm, sehingga untuk memastikan pemotongan bagian yang berkualitas tinggi.
CNCMesin Pemotong Plamsa Dan Oxyfuelsangat populer di berbagai industri untuk pemrosesan lembaran logam.
Model |
PTS |
TPG |
Rentang rel |
6 m ~ 14 m |
3 m ~ 14 m |
Lebar kerja |
Rentang rel - 1m |
Rentang rel â 1,5m |
Panjang rel |
>6m |
>6m |
Pemotongan Bevel Rotasi Plasma |
TIDAK |
Ya |
Pemotongan Bevel Rotasi Oxyfuel |
Ya |
Ya |
Penanda inkjet |
Ya |
Ya |
Pemotongan vertikal plasma |
Ya |
Ya |
1. Mendukung pemotongan Plasma kering, penandaan Plasma, pemotongan Oxy-fuel, perangkat lunak CAD-CAM, penandaan inkjet, banyak alat dan peralatan fungsional yang berbeda.
2. Bongkar kecepatan travel hingga 18m/min untuk dual drive. (Kecepatan lebih tinggi sebagai opsi)
3. Mendukung perangkat lunak Nesting yang berbeda yang dapat membuat program pemotongan standar DIN.
4. Instalasi sederhana dan mudah
Untuk tujuan pemrosesan Pengguna yang berbeda, ada banyak peralatan dan alat opsional yang dapat diintegrasikan ke CNCMesin Pemotong Plamsa Dan Oxyfueluntuk mewujudkan pemotongan khusus untuk meningkatkan efisiensi produksi Pelanggan.
Pelanggan dapat memilih nomor obor CNC yang mereka butuhkan.
Obor oxyfuel CNC dilengkapi dengan perangkat pengapian otomatis dan sensor ketinggian kapasitif sebagai opsi

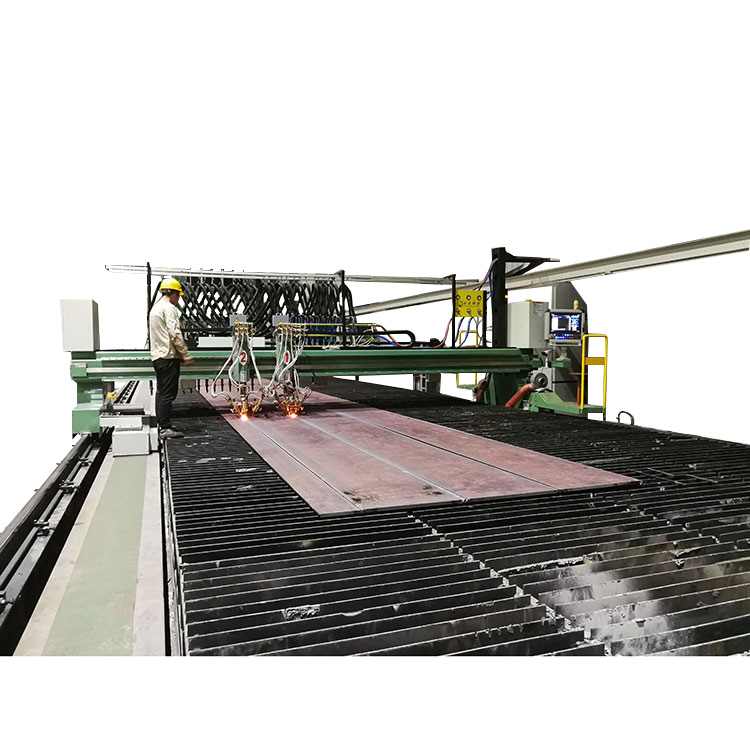

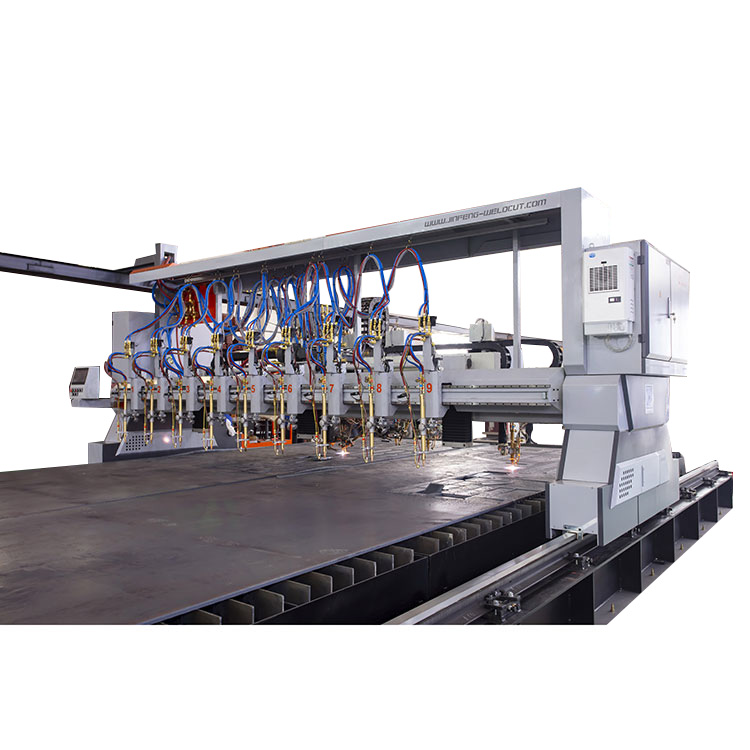

Unit pemotongan strip adalah desain khusus untuk perusahaan konstruksi baja, galangan kapal yang memiliki banyak strip untuk dipotong. Sebagian besar strip digunakan dalam bisnis struktur baja sebagai badan dan sayap untuk menghasilkan balok H yang dilas atau di galangan kapal sebagai badan dan sayap untuk menghasilkan balok T untuk pengaku kapal. Obor pemotongan strip dapat dipasang di sisi belakang CNCMesin Pemotong Plamsa Dan Oxyfuel.
Pada setiap obor strip dipasang motor servo. Dengan memasukkan posisi dan jarak antar strip torch, maka setiap strip torch dapat berpindah ke posisi yang dibutuhkan dalam mode otomatis, tanpa penyesuaian manual oleh pekerja.

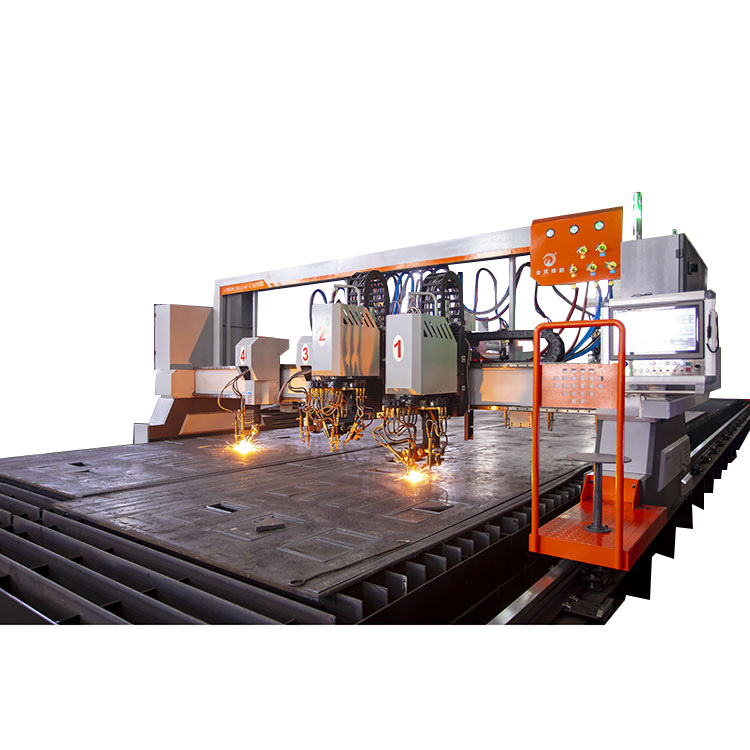

Dalam fabrikasi baja terdapat banyak sekali pekerjaan las. Untuk pengelasan berkualitas baik dengan penetrasi penuh, mungkin diperlukan persiapan bevel untuk pengelasan. Untuk aplikasi ini, kami memperkenalkan pemotongan bevel dengan kepala obor tiga, yaitu kepala bevel dengan 3 buah obor pemotongan oxy. 3 obor terbakar pada saat yang sama untuk memotong pelat baja untuk mendapatkan bagian dengan bevel di V, Y atau K yang mungkin memerlukan pemotongan satu lintasan. Yang merupakan proses efisiensi yang sangat tinggi untuk pemotongan bevel.
Ini adalah kepala bevel rotasi tak terbatas untuk memotong bagian dengan garis melengkung dengan tepi bevel untuk pengelasan
Karena kepala bevel Plasma 3D untuk pemotongan bevel lebih berat jika dibandingkan dengan kepala obor lainnya, tetapi pemotongan plasma memerlukan kekakuan tinggi dan akselerasi tinggi. Untuk alasan ini, perusahaan kami telah menggunakan bahan aluminium penerbangan berkekuatan tinggi untuk membuat kepala bevel 3D Plasma ini dan menggunakan teknologi pengelasan adukan gesek untuk mengelas kepala bevel 3D Plasma sehingga mengurangi bobot kereta. Akhirnya kami mencapai bobot yang ringan, kekakuan tinggi, dan akselerasi kecepatan tinggi dari kepala bevel 3D Plasma untuk meningkatkan kualitas pemotongan plasma. Badan pengangkat mengadopsi bentuk rel pemandu linier + sekrup bola untuk mewujudkan pengangkatan dan pemindahan pemotongan obor dengan presisi tinggi

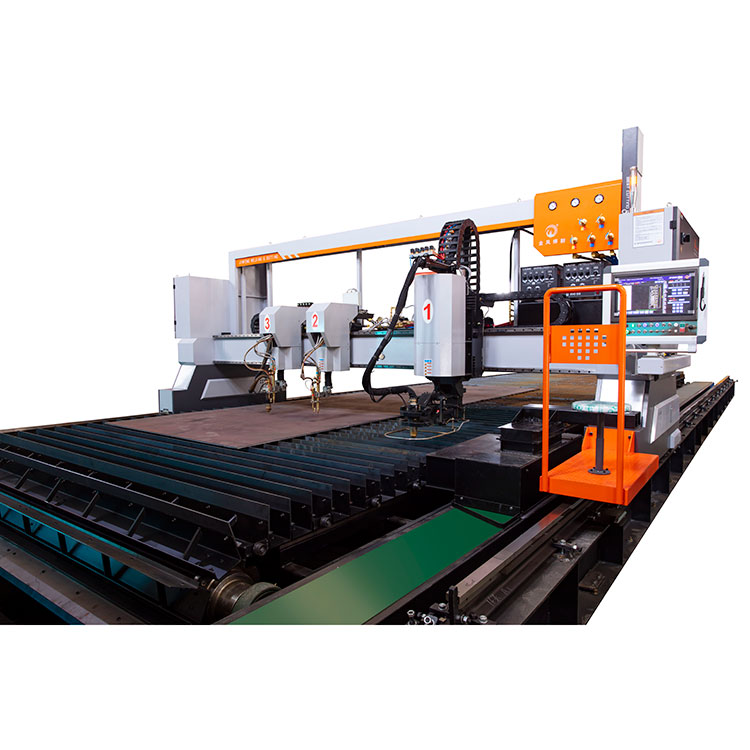

Ini adalah kepala rotasi dengan tiga obor gas untuk melakukan pemotongan pada bagian dengan tepi bevel dengan garis melengkung.
Strukturnya adalah memasang 3 obor di satu stasiun. First Torch digunakan untuk memotong under bevel. Obor kedua untuk pemotongan vertikal, Ketiga untuk memotong bevel atas. Dengan pemotongan ini maka dapat mencapai bevel dengan ketelitian tertentu. Jenis bevel adalah: V, X, Y, K. Sudut bevel adalah 23-45º. Karena sudut bevel relatif terhadap ketebalan pelat, maka ada batasan pada ketebalan bevel. Ketebalan bevel maks adalah 75mm. Silakan merujuk ke tabel untuk memotong ketebalan dan sudut stasiun bevel garis lurus obor tiga api. Di gerbong atas, kami memasang Unit Rotasi untuk memutar rakitan tiga obor dengan motor servo dan kotak roda gigi untuk mendapatkan gerakan rotasi yang akurat, andal. Kepala berputar hingga 400 derajat di kedua arah dari posisi nol
Perangkat penandaan inkjet adalah merek terkenal dari Jerman.
Sebelum memotong pelat baja, nama bagian, posisi bagian dalam struktur baja, dan proses pemrosesan selanjutnya dari setiap sisi bagian, seperti persyaratan pengelasan, penyemprotan pada bagian pemotongan. Di satu sisi, akan lebih mudah untuk mengidentifikasi dan menyimpan serta manajemen pengangkutan suku cadang, di sisi lain, akan lebih mudah untuk pemrosesan dan perakitan serta pengelasan suku cadang dalam proses selanjutnya.
JINFENG menggunakan printer inkjet Jerman yang diimpor. Setelah inkjet berakhir, pipa aliran balik secara otomatis bergerak ke nosel untuk membentuk lingkaran tersegel dan mencegah tinta mengering. Ini dapat secara efektif memecahkan masalah bahwa tinta nosel biasa mudah kering dan memblokir nosel. Inkjet permukaan baja berkualitas tinggi mengadopsi katup solenoid dengan teknologi tinggi yang dipatenkan dan dapat diandalkan, yang sangat meningkatkan kekencangan dan sensitivitas, membuat font lebih fleksibel. Kinerja mesin Inkjet Jerman dapat diandalkan, tahan lama, dapat memenuhi semua jenis kebutuhan inkjet industri, dapat bekerja di lingkungan yang keras, seperti lingkungan debu, lingkungan basah, lini produksi lingkungan getaran juga dapat beroperasi normal. Dalam hal perawatan yang diperlukan, modularisasi peralatan memungkinkan Anda mengganti komponen yang rusak dengan mudah, sangat mengurangi waktu untuk perawatan kegagalan dan mengurangi biaya.
Sesuai dengan persyaratan Pengguna untuk meninju huruf dan angka sebagai nomor bagian dari setiap bagian yang dipotong, dan pelubangan ini pada bagian yang dipotong bersifat permanen untuk waktu yang lama.
Penandaan punching adalah fungsi yang sangat penting dalam teknologi pemotongan.
Saat Pengguna membuat gambar CAD dari bagian yang dipotong, mereka perlu memasukkan informasi penandaan pelubangan. Kemudian perangkat lunak bersarang akan secara otomatis mengubah data penandaan menjadi program pemotongan.
Merek |
Merek dari G7 |
Tinggi karakter |
10mm |
Jumlah baris maksimum |
5 baris |
Jumlah maksimum karakter setiap baris |
20 |
Area penandaan maks pada setiap bagian |
100x80mm |
Rotasi |
Tidak ada rotasi |
Setelah mengonfigurasi bagian perangkat lunak, obor pemotongan plasma dapat direalisasikan fungsi pemotongan plasma pada pelat.
1 |
Lebar garis |
2-3mm |
2 |
Kedalaman garis |
0,05-0,2mm |
3 |
Menandai kecepatan |
1000-2000mm / mnt |
4 |
Menandai panjang |
Maks 12000mm |
5 |
Menandai lebar |
Lebar web â diameter obor |
6 |
Pelepasan arus kecil dengan permukaan baja membentuk goresan pada permukaan baja |
