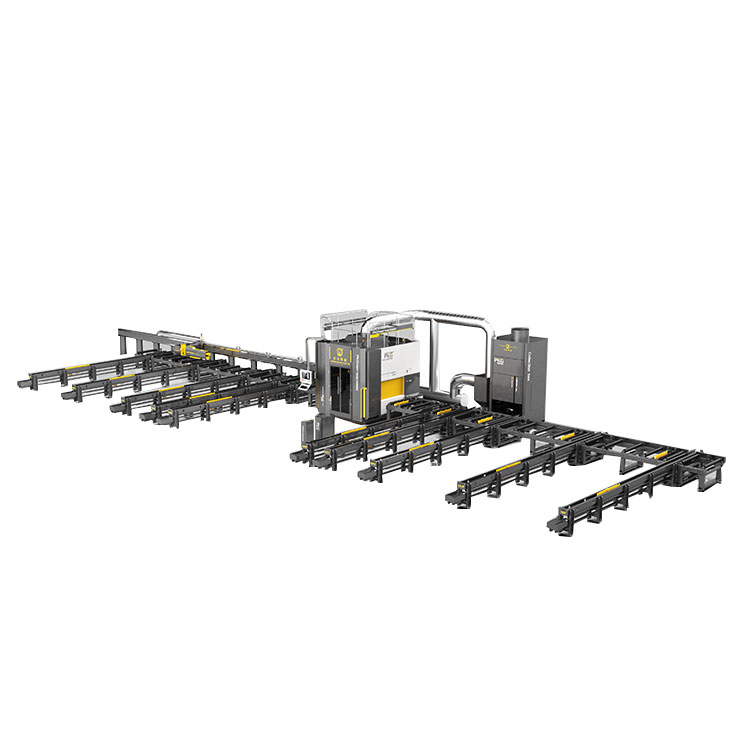

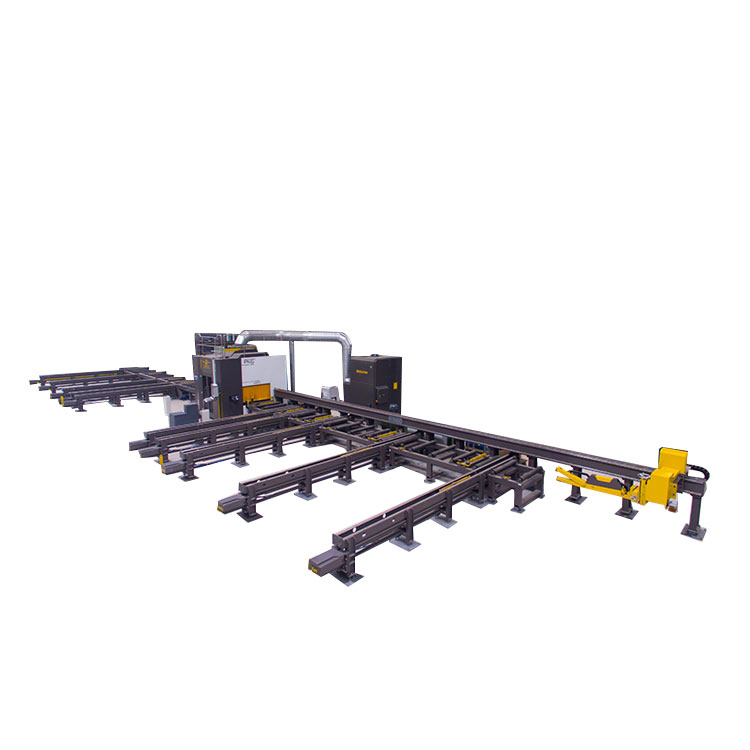

Mesin Pemotong Robot Balok

JINFENG® adalah produsen dan pemasok China profesionalMesin Pemotong Robot Baloks dengan harga terjangkau. ItuMesin Pemotong Robot Baloks adalah mesin coping plasma H-beam berkinerja tinggi untuk mengeksekusi pemotongan plasma pada profil baja yang berbeda dari H beam (I beam), sudut, Saluran dengan lengan robot.

PKG500



Mesin Pemotong Robot Balok



Untuk semuaMesin Pemotong Robot Baloks dan mesin pemotong plasma yang diproduksi oleh JINFENG WELDCUT akan memiliki garansi 2 tahun, dan dilengkapi dengan meja Roller, konveyor silang, filter debu, sistem pemotongan plasma, dan fungsi opsional seperti perangkat penanda dot peen dan mendukung semua antarmuka CAD-CAM. PKGMesin Pemotong Robot Baloks adalah jalur pemotongan plasma robotik tercanggih untuk meningkatkan produktivitas bagi Pengguna Akhir dari berbagai industri.



Spesifikasi



Model	Sinar-H	Sudut	E-sudut	Saluran	Panjang	Berat
PKG500
	150*120mm- 1000*500mm	100*75mm- 500 * 150mm	75*75mm- 220*220mm	100*50mm- 1000*500mm	12000mm	12T
Mendukung pemotongan Plasma, penandaan Plasma, penandaan dot peen, perangkat lunak CAD-CAM



Fitur Dan Aplikasi



1. PRGMesin Pemotong Robot Baloks adalah peralatan pemotongan otomatisasi tinggi yang terintegrasi dengan lengan robot enam sumbu ABB. Dengan satu operasi kunci oleh satu operator, saluran memulai pemrosesan otomatis dari pemuatan material dan pembongkaran komponen setelah pemotongan plasma.

2. Satu PKGMesin Pemotong Robot Baloks dengan satu operator dapat menggantikan:

Garis pengeboran balok

Gergaji pita

Garis Sudut

Garis pemrosesan pelat / batang

Mesin Mengatasi

Mesin Penanda



3. Garis dapat sepenuhnya diintegrasikan dengan sistem MES dan Izinkan kendali jarak jauh melalui penampil tim agar para insinyur dari pabrikan dapat dengan mudah melakukan diagnosis jarak jauh untuk menyelesaikan masalah melalui internet tanpa mengirim insinyur ke lokasi kerja.

3. Sistem CNC menyediakan kontrol penuh atas semua sistem jalur utama (robot, meja rol, konveyor silang, kereta pengukur dan gripper, sistem penandaan) ã

4.Dapat membaca file *.gen yang dibuat dari Tribon/AM, file DSTV yang diekspor dari perangkat lunak desain TEKLA dan format lainnya.

5. IniMesin Pemotong Robot Baloks banyak digunakan dalam konstruksi baja (plasma Beam coping untuk fabrikasi struktur bangunan, jembatan, rel kereta api, trailer, gerbong kereta api, stringer tangga, pegangan tangan dan baja sekunder lainnya), struktur baja dan lepas pantai (Beam coping untuk situs atas, tempat tinggal, struktur bawah laut, rangka bawah laut, struktur pendukung, rak pipa, rangka perlindungan untuk manifold bawah laut, coping balok-H untuk skid, struktur bawah laut, dan rangka pendukung), dan diterapkan di Onshore.





Detail



PKG iniMesin Pemotong Robot Balokterdiri dari:

Konveyor silang

Gerobak pengukur dan gripper

Perangkat penanda dot peen

Tabel Rol masukan

Ruang pemotongan plasma robot

Meja rol keluaran



Tampilan struktur

Cross conveyor â tipe rantai

Dengan mengintegrasikan konveyor silang (tipe rantai) ke meja rol input PKGMesin Pemotong Robot Baloks, balok H dan profil lainnya dapat dipindahkan ke tempat yang dibutuhkan, tanpa menggunakan derek untuk mengurangi risiko derek menjadi 0.

Gerobak pengukur dan gripper

Memberi makan profil ke dalam ruang pemotongan pada saat yang sama untuk mengukur panjang umpan profil.



Perangkat penanda dot peen

Berikan tanda ketertelusuran permanen untuk nomor bagian.

Ruang pemotongan robot

Dengan memasang lengan robot 6 sumbu di dalam ruang pemotongan untuk mengeksekusi pemotongan berkualitas tinggi pada profil dengan obor plasma, dan memotong lubang tikus dengan obor oxyfuel.



Tabel rol masukan/keluaran

Dengan bekerjanya meja roller, mesin coping H-beam mencapai otomatisasi tinggi yang berjalan untuk mengurangi tenaga kerja dan meningkatkan produksi.

Cross conveyor â bongkar muat

Dengan mengintegrasikan konveyor silang ke meja rol keluaran PKGMesin Pemotong Robot Baloks, bagian-bagian setelah pemotongan dapat dipindahkan ke tempat yang dibutuhkan, tanpa menggunakan derek untuk mengurangi risiko derek menjadi 0.
