Sistem Fabrikasi Struktural Pemotongan Plasma

JINFENG® adalah produsen dan pemasok China profesionalSistem Fabrikasi Struktural Pemotongan Plasmadengan harga terjangkau. ItuSistem Fabrikasi Struktural Pemotongan Plasmaadalah mesin koping Plasma berkinerja tinggi untuk mengeksekusi pemotongan plasma pada profil baja yang berbeda dari balok H (balok I), strip, sudut, saluran dan tabung persegi/persegi panjang dengan lengan robot.

PKG500L



Sistem Fabrikasi Struktural Pemotongan Plasma



Untuk semuaSistem Fabrikasi Struktural Pemotongan Plasmadan mesin pemotong plasma yang diproduksi oleh JINFENG WELDCUT akan memiliki garansi 2 tahun, dan dilengkapi dengan meja Roller, keranjang silang, filter debu, sistem pemotongan plasma, dan fungsi opsional seperti perangkat penanda dot peen, penandaan laser, pemotongan lubang dengan laser, dan mendukung semua antarmuka CAD-CAM. PKGSistem Fabrikasi Struktural Pemotongan Plasmaadalah jalur pemotongan plasma robot paling canggih untuk meningkatkan produktivitas bagi Pengguna Akhir dari berbagai industri.



Spesifikasi



Model	Sinar-H	Mengupas	Sudut	E-sudut	Saluran	Pipa SQ	Panjang	Berat
							12000mm	12T
PKG500L	150*120mm- 1000*500mm	100*5mm â 1000*30mm	100*75mm- 500 * 150mm	75*75mm- 220*220mm	100*50mm- 1000*500mm	150*150mm- 500 * 400mm
Mendukung pemotongan Plasma, penandaan Plasma, pemotongan laser, penandaan laser, penandaan dot peen, perangkat lunak CAD-CAM



Fitur Dan Aplikasi



1. PKG500LSistem Fabrikasi Struktural Pemotongan Plasmaadalah peralatan pemotongan otomatisasi tinggi yang terintegrasi dengan lengan robot enam sumbu ABB. Dengan satu operasi kunci oleh satu operator, saluran memulai pemrosesan otomatis dari pemuatan material dan pembongkaran komponen setelah pemotongan plasma.

2. Satu PKG500LSistem Fabrikasi Struktural Pemotongan Plasmadengan satu operator dapat menggantikan:

Garis pengeboran balok

Gergaji pita

Garis Sudut

Garis pemrosesan pelat / batang

Mesin Mengatasi

Mesin Penanda



3. Garis dapat sepenuhnya diintegrasikan dengan sistem MES dan Izinkan kendali jarak jauh melalui penampil tim agar para insinyur dari pabrikan dapat dengan mudah melakukan diagnosis jarak jauh untuk menyelesaikan masalah melalui internet tanpa mengirim insinyur ke lokasi kerja.

3. Sistem CNC menyediakan kontrol penuh atas semua sistem jalur utama (robot, meja rol, konveyor silang, kereta pengukur dan gripper, sistem penandaan) ã

4.Dapat membaca file *.gen yang dibuat dari Tribon/AM, file DSTV yang diekspor dari perangkat lunak desain TEKLA dan format lainnya.

5. PKG500L iniSistem Fabrikasi Struktural Pemotongan Plasmasecara luas digunakan dalam konstruksi baja (plasma Beam coping untuk pembuatan struktur bangunan, jembatan, rel kereta api, trailer, gerbong kereta api, stringer tangga, pegangan tangan dan baja sekunder lainnya), struktur baja dan lepas pantai (Beam coping untuk situs atas, tempat tinggal, struktur bawah laut, rangka bawah laut, struktur pendukung, rak pipa, rangka perlindungan untuk manifold bawah laut, coping balok-H untuk skid, struktur bawah laut, dan rangka pendukung), dan diterapkan di Onshore.





Detail



PKG500L iniSistem Fabrikasi Struktural Pemotongan Plasmaterdiri dari:

Kereta silang

Gerobak pengukur dan gripper

Tabel Rol masukan

Ruang pemotongan plasma robot

Meja rol keluaran

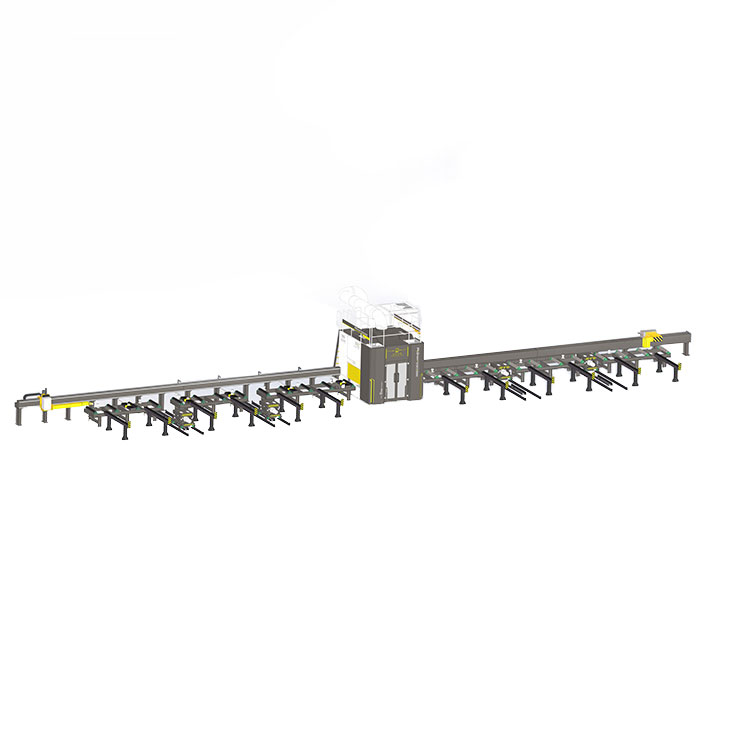

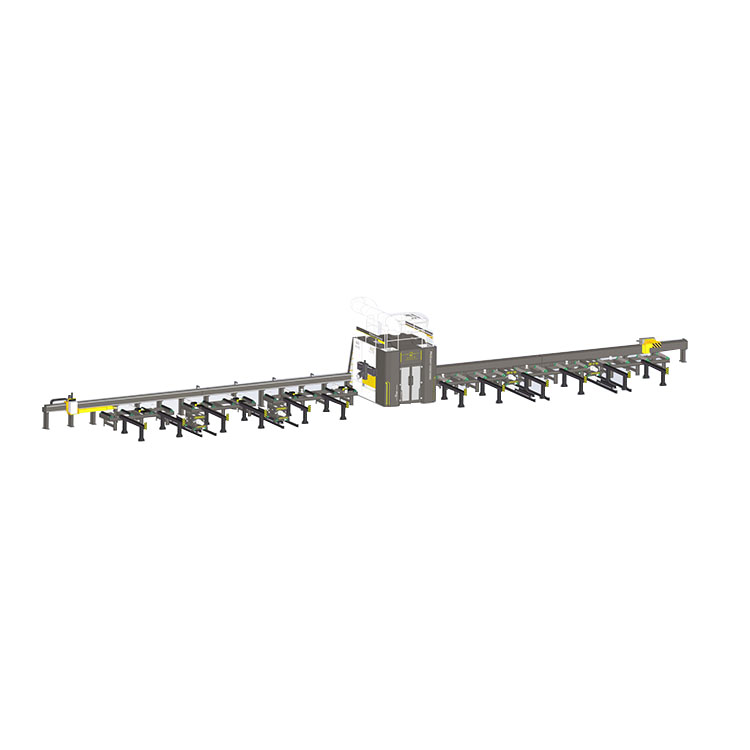

Tampilan struktur

Kereta silang - memuat

Dengan mengintegrasikan gerobak silang ke meja rol input PKG500LSistem Fabrikasi Struktural Pemotongan Plasma, balok H dan profil lainnya dapat dipindahkan ke tempat yang dibutuhkan, tanpa menggunakan derek untuk mengurangi risiko derek menjadi 0.

Gerobak pengukur dan gripper

Memberi makan profil ke dalam ruang pemotongan pada saat yang sama untuk mengukur panjang umpan profil.

Perangkat penanda dot peen

Berikan tanda ketertelusuran permanen untuk nomor bagian.

Kepala pemotongan laser

Berikan pemotongan lubang dengan laser di web balok H dengan akurasi tinggi dan kualitas tinggi.



Ruang pemotongan robot

Dengan memasang lengan robot 6 sumbu di dalam ruang pemotongan untuk mengeksekusi pemotongan berkualitas tinggi pada profil.

Konsol operasi

LCD 19 inci dengan layar sentuh.



Tabel rol masukan/keluaran

Dengan bekerjanya meja roller, mesin coping H-beam mencapai otomatisasi tinggi yang berjalan untuk mengurangi tenaga kerja dan meningkatkan produksi.

Cross cart â bongkar muat

Dengan mengintegrasikan gerobak silang ke meja rol keluaran PKG500LSistem Fabrikasi Struktural Pemotongan Plasma, bagian setelah pemotongan dapat dipindahkan ke tempat yang dibutuhkan, tanpa menggunakan derek untuk mengurangi risiko derek menjadi 0.
