Garis Pemotongan Plasma Profil

JINFENG® adalah produsen dan pemasok China profesionalGaris Pemotongan Plasma Profils dengan harga terjangkau. ItuGaris Pemotongan Plasma Profils adalah jalur pemotongan profil Robot plasma kinerja tinggi untuk mengeksekusi pemotongan plasma pada profil baja yang berbeda dari bohlam, strip, sudut, balok-T, Saluran, balok H atau balok I dengan lengan robot.

PRG 400



Garis Pemotongan Plasma Profils



Untuk semuaGaris Pemotongan Plasma Profils dan mesin pemotong plasma yang diproduksi oleh JINFENG WELDCUT akan memiliki garansi 2 tahun, dan dilengkapi dengan suku cadang opsional seperti meja Rol, konveyor silang, penandaan inkjet, filter debu, sistem pemotongan plasma, konveyor pelat sabuk keluaran, tilter, dan mendukung semua antarmuka CAD-CAM. PRGGaris Pemotongan Plasma Profils adalah jalur pemotongan plasma robotik tercanggih untuk meningkatkan produktivitas bagi Pengguna Akhir dari berbagai industri.



Spesifikasi



Model	Bohlam	Mengupas	Sudut	E-sudut	Balok-T	Saluran	Sinar-H	Panjang	Berat
PRG 400	80*5mm â 400*20mm	100*5mm â 400*20mm	100*75mm- 300 * 150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	T/A	12000mm	1,5T
PRG 600	80*5mm â 550*20mm	100*5mm â 600*30mm	100*75mm- 500 * 150mm	75*75mm- 220*220mm	100*50mm- 500 * 200mm	100*50mm- 400 * 200mm	150*150mm- 400 * 200mm	12000mm	2.5T
Mendukung pemotongan Plasma, penandaan Plasma, penandaan Inkjet, perangkat lunak CAD-CAM



Fitur Dan Aplikasi



1. PRGGaris Pemotongan Plasma Profils adalah peralatan pemotongan otomatisasi tinggi yang terintegrasi dengan lengan robot enam sumbu ABB. Dengan satu operasi kunci oleh satu operator, saluran memulai pemrosesan otomatis dari pemuatan material dan pembongkaran komponen setelah pemotongan plasma.

2. Garis dapat sepenuhnya diintegrasikan dengan sistem MES dan Izinkan kendali jarak jauh melalui penampil tim agar insinyur dari pabrikan dapat dengan mudah melakukan diagnosis jarak jauh untuk menyelesaikan masalah melalui internet tanpa mengirim insinyur ke lokasi kerja.

3. Sistem CNC menyediakan kontrol penuh atas semua sistem jalur utama (robot, meja rol, konveyor silang, kereta pengukur dan gripper, sistem penandaan) ã

4.Dapat membaca file *.gen yang dibuat dari Tribon/AM, file DSTV yang diekspor dari perangkat lunak desain TEKLA dan format lainnya.

5. IniGaris Pemotongan Plasma Profils banyak digunakan dalam Pembuatan Kapal, galangan kapal dan lepas pantai untuk pemotongan plasma pengaku untuk membuat panel datar, konstruksi alas ganda, subassemblies, sekat, jaring, panel mikro untuk kapal / Kapal yang berbeda. Dengan PRGGaris Pemotongan Plasma Profils, galangan kapal atau galangan kapal dapat meningkatkan produksinya dan mengurangi tenaga kerja.



Detail



PRG400Garis Pemotongan Plasma Profilterdiri dari:

Memiringkan untuk membalikkan profil

Roller conveyor sebagai buffler

Cross conveyor untuk memuat

Gerobak pengukur dan gripper

Tabel Rol masukan

Perangkat penandaan inkjet,

Ruang pemotongan plasma robot dengan filter debu

Konveyor sabuk-pelat penyortiran bagian pendek

Meja rol keluaran untuk bagian panjang

Cross conveyor untuk bagian yang panjang

Tilter untuk penggilingan manual

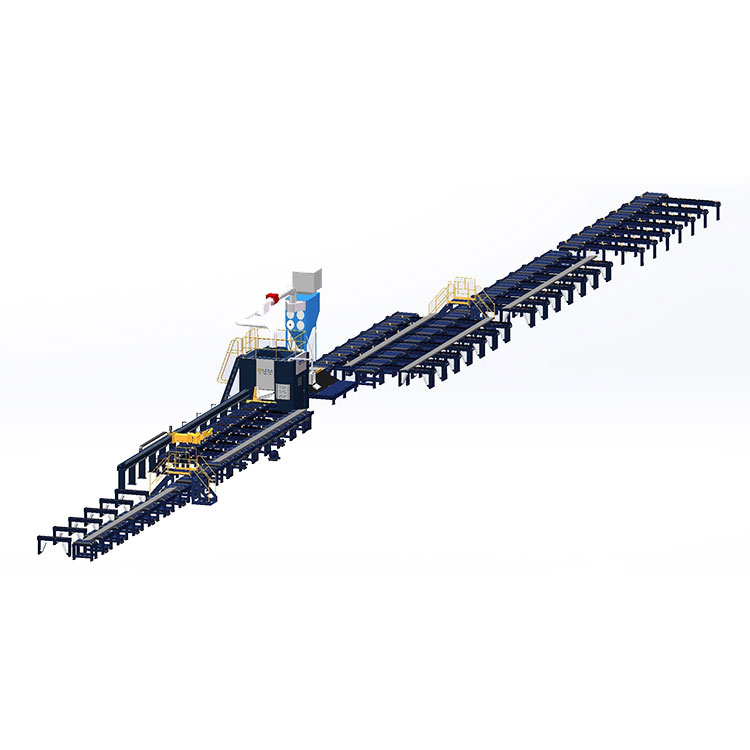

Tampilan struktur

Gerobak pengukur dan gripper

Memberi makan profil ke dalam ruang pemotongan pada saat yang sama untuk mengukur panjang umpan profil.



Penanda inkjet

Dengan perangkat penanda inkjet untuk mencetak huruf, angka, simbol dan garis lengkung (garis terbalik)

Ruang pemotongan robot

Dengan memasang lengan robot 6 sumbu di dalam ruang pemotongan untuk mengeksekusi pemotongan berkualitas tinggi pada profil. Ini adalah bagian kunci dari keseluruhan PRG400Garis Pemotongan Plasma ProfilS.



Konveyor pelat sabuk dan meja penerima

Dengan dilengkapi konveyor pelat sabuk setelah ruang pemotongan, PRG400Garis Pemotongan Plasma Profils dapat secara otomatis menyortir bagian pendek dan mengeluarkan bagian secara otomatis. Bagian pendek didorong oleh pendorong ke meja penerima agar operator dapat melakukan bagian pendek dengan mudah.



Miring

Pada mesin pemotong plasma Robot PRG400 terdapat 3 kelompok kemiringan profil yang terpasang. Kelompok pertama adalah untuk membalikkan bola lampu 180 derajat agar kepala bola lampu berada di bawah. 2 kelompok lainnya adalah membalikkan bagian agar operator dapat melakukan penggilingan manual untuk menghilangkan duri di kedua sisi bagian setelah pemotongan.
