Mesin Pemotong Plasma Robot

JINFENG® adalah produsen dan pemasok China profesionalMesin Pemotong Plasma Robotdengan harga terjangkau. ItuMesin Pemotong Plasma Robotadalah jalur pemotongan otomatis berkinerja tinggi untuk memproses strip, batang gemuk untuk galangan kapal, dari pelat pemotong oxy-fuel menjadi strip panjang, pembersihan tepi, penandaan inkjet, pemotongan plasma.

PBG400



Mesin Pemotong Plasma Robot



Untuk semuaMesin Pemotong Plasma Robotyang diproduksi oleh JINFENG WELDCUT akan memiliki garansi 2 tahun, dan dilengkapi dengan meja Roller, keranjang silang, filter debu, sistem pemotongan plasma, dan fungsi opsional seperti perangkat penanda dot peen, penandaan Inkjet dengan robot, dan mendukung semua antarmuka CAD-CAM. PBGMesin Pemotong Plasma Robotadalah jalur pemotongan plasma robot paling canggih untuk meningkatkan produktivitas bagi Pengguna Akhir dari berbagai industri.



Spesifikasi



Model	Mengupas	Panjang	Berat
		12000mm	1,5T
PBG400	100*5mm â 400*30mm
Mendukung pemotongan Plasma, penandaan Plasma, penandaan ink-jet, perangkat lunak CAD-CAM



Fitur Dan Aplikasi



1. PBGMesin Pemotong Plasma Robotadalah jalur pemotongan otomatisasi tinggi yang terintegrasi dengan peralatan yang berbeda. Dengan satu operasi kunci oleh satu operator, saluran memulai pemrosesan otomatis dari pemuatan material, pemotongan pelat dengan mesin pemotong oxyfuel multi-kepala, pembersihan tepi, penandaan inkjet, pemotongan plasma, dan pembongkaran komponen.

2. Garis dapat sepenuhnya diintegrasikan dengan sistem MES dan Izinkan kendali jarak jauh melalui penampil tim agar insinyur dari pabrikan dapat dengan mudah melakukan diagnosis jarak jauh untuk menyelesaikan masalah melalui internet tanpa mengirim insinyur ke lokasi kerja.

3. Sistem CNC menyediakan kontrol penuh atas semua sistem jalur utama (robot, meja rol, konveyor silang, kereta pengukur dan gripper, sistem penandaan) ã

4.Dapat membaca file *.gen yang dibuat dari Tribon/AM, file DSTV yang diekspor dari perangkat lunak desain TEKLA dan format lainnya.

5.TheMesin Pemotong Plasma Robotbanyak digunakan dalam Pembuatan Kapal, galangan kapal dan lepas pantai untuk pemotongan plasma pengaku untuk membuat panel datar, konstruksi alas ganda, subassemblies, sekat, jaring, panel mikro untuk kapal / Kapal yang berbeda. Dengan PBGMesin Pemotong Plasma Robot, pihak galangan kapal atau galangan kapal dapat meningkatkan produksinya dan mengurangi tenaga kerja.



Detail

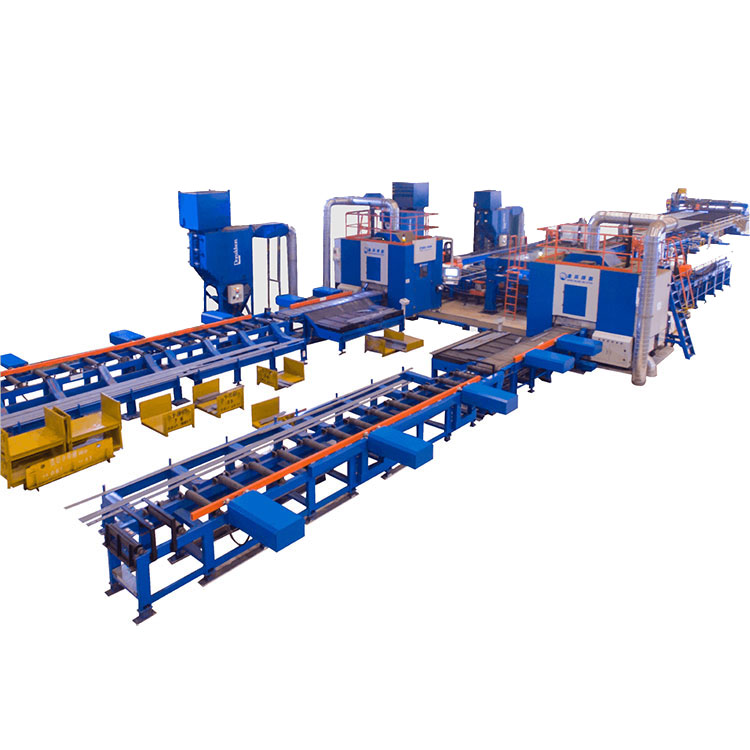

PBG400Mesin Pemotong Plasma Robotterdiri dari:

Mesin pemotong oxy-fuel multi-obor

Konveyor rol

Garis pembersihan tepi

Mesin chamfer tepi

Lintas konveyor

Penandaan tinta dengan lengan robot

Tabel Rol masukan

Ruang pemotongan plasma robot dengan filter debu

Konveyor sabuk-pelat penyortiran bagian pendek

Meja rol keluaran untuk bagian panjang

Meja penerima untuk bagian yang panjang



Tampilan struktur

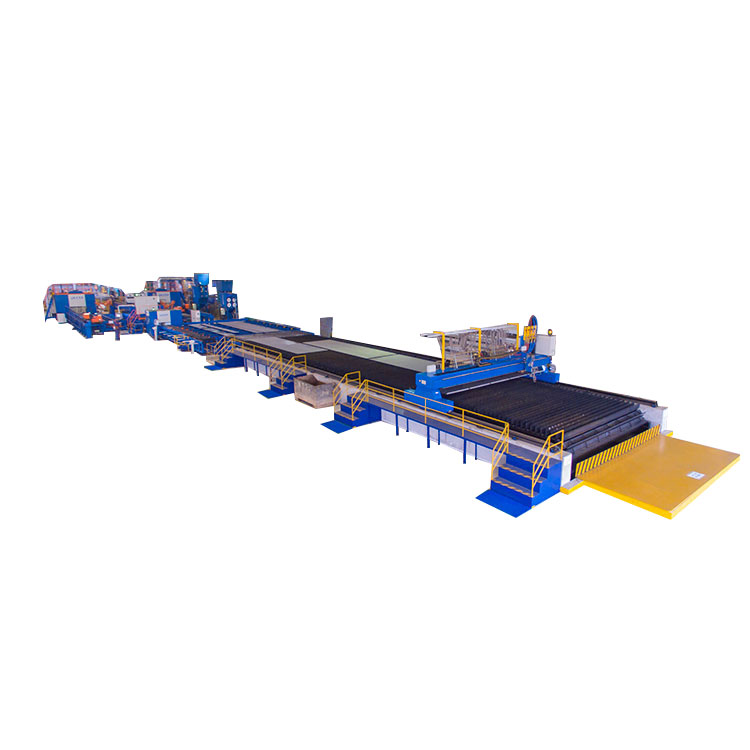

Mesin pemotong oxy-fuel multi-obor

Mesin pemotong oxy-fuel dilengkapi dengan banyak obor untuk memotong pelat baja secara longitudinal dalam beberapa strip panjang. Mesin dirancang dalam struktur gantry dan terintegrasi dengan rolling table untuk memindahkan strip panjang ke meja buffler roller. Tidak perlu derek atau manual membongkar strip panjang setelah pemotongan api.



Garis pembersihan tepi

Dengan mengintegrasikan garis pembersih tepi ke PBG400Mesin Pemotong Plasma Robot, dengan menggunakan roda sikat untuk menghilangkan cat utama dari tepi profil, dengan menggunakan roda gerinda untuk menghilangkan terak dan gerinda dari pemotongan strip pemotongan api oxy, di mana akan dilakukan pengelasan, dapat meningkatkan kualitas pengelasan pada pemrosesan selanjutnya.



Mesin chamfer tepi

Dengan mengintegrasikan mesin edge chamfering ke PBG400Mesin Pemotong Plasma Robot, dengan menggunakan roda pengepres untuk menekan pada 4 tepi batang datar, strip panjang yang memiliki tepi tajam setelah pemotongan termal untuk membentuk tepi 4 di tepi bulat R2-R3, yang akan memiliki permukaan yang baik untuk pengecatan pada pemrosesan selanjutnya.



Robot penanda inkjet

Untuk memasang kepala penanda inkjet ke lengan robot. Robot bergerak di sepanjang batang datar untuk menyelesaikan tanda tinta di sepanjang batang baja strip panjang. Setelah tinta tercetak pada profil, profil tidak perlu dikembalikan ke tempat semula kemudian dipindahkan ke PBG400Mesin Pemotong Plasma Robotruang pemotongan untuk pemotongan plasma.



Ruang pemotongan robot

Dengan memasang lengan robot 6 sumbu di dalam ruang pemotongan untuk mengeksekusi pemotongan berkualitas tinggi pada profil. Ini adalah bagian penting dari keseluruhan PBG400Mesin Pemotong Plasma Robotruang pemotongan untuk pemotongan plasma.

Konveyor pelat sabuk dan meja penerima

Dengan dilengkapi konveyor pelat sabuk setelah ruang pemotongan, PBG400Mesin Pemotong Plasma Robotdapat secara otomatis menyortir bagian pendek dan mengeluarkan bagian secara otomatis. Bagian pendek didorong oleh pendorong ke meja penerima agar operator dapat melakukan bagian pendek dengan mudah.



Pendorong bagian panjang dan meja penerima

Pendorong bagian panjang terintegrasi ke meja rol keluaran, ketika bagian panjang tiba di meja rol keluaran di sini, penekan akan secara otomatis mendorong bagian panjang untuk jatuh di meja penerima.
