Mesin Pemotong Pipa Dengan Roller Bed

XMG

Mesin Pemotong Pipa Dengan Roller Bed

Untuk semuaMesin Pemotong Pipa Dengan Roller Bedyang diproduksi oleh JINFENG WELDCUT akan dikirimkan ke Pengguna Akhir dengan garansi 2 tahun, dan yang Dilengkapi dengan chuck untuk menjepit pipa bundar dan memutar pipa selama pemotongan, pendukung untuk pipa. Obor pemotongan plasma dan obor pemotongan api oxy dipasang pada gerbong bergerak yang dapat bergerak di sepanjang pipa. Mesin mendukung semua antarmuka CAD-CAM sebagai opsi. XMGMesin Pemotong Pipa Dengan Roller Bedadalah mesin pemotong termal tercanggih untuk pipa guna meningkatkan produktivitas bagi Pengguna Akhir dari berbagai industri.

Spesifikasi

Mendukung pemotongan Plasma, penandaan Plasma, penandaan Inkjet, perangkat lunak CAD-CAM, filter ekstraksi debu

Fitur Dan Aplikasi

1.XMGMesin Pemotong Pipa Dengan Roller Beddapat menawarkan pemotongan bevel berkualitas tinggi, pemotongan lubang, pemotongan vertikal untuk mengurangi pekerjaan massal di selanjutnya dan memudahkan sambungan pengelasan di proses selanjutnya.

2. Mesin pemotong pipa dapat diintegrasikan sepenuhnya dengan sistem MES dan Memungkinkan kendali jarak jauh melalui penampil tim agar para insinyur dari pabrikan dapat dengan mudah melakukan diagnosis jarak jauh untuk menyelesaikan masalah melalui internet tanpa mengirim insinyur ke lokasi kerja.

3. Perangkat lunak CNC mendukung operasi pemotongan dan pemrograman manual komponen berdasarkan makro yang terintegrasi dalam CNC. CNC memiliki antarmuka impor untuk file data yang diekspor dari perangkat lunak desain TEKLA.

4. XMG iniMesin Pemotong Pipa Dengan Roller Bedbanyak digunakan dalam Pembuatan Kapal, galangan kapal, lepas pantai, Konstruksi baja, struktur baja, perpipaan, untuk pemotongan plasma dan pemotongan api oxy dari pipa untuk membuat stadion, jembatan, taman hiburan, pusat pameran, bandara, pusat perbelanjaan, gulungan, selip, bingkai, jaket, jack up, bingkai pendukung, saluran pipa dll.

Dengan menambahkan XMGMesin Pemotong Pipa Dengan Roller Bedke fasilitas produksi, Pengguna Akhir dari berbagai industri dapat meningkatkan produksinya dan mengurangi banyak tenaga kerja.

5. Efisiensi tinggi: waktu pemuatan pipa adalah 1/5 dari mesin pemotong pipa tipe chuck (dalam mesin pemotong pipa tipe chuck, waktu pemotongan sekitar 1/3 untuk seluruh siklus waktu pemotongan, waktu 2/3 adalah waktu persiapan sebelum memotong)

Tampilan struktur

1. Penyerap debu -Opsional

Untuk tujuan perlindungan lingkungan, Di kedua ujung mesin dipasang perangkat penyerap Debu untuk mengarahkan asap plasma ke filter debu. Satu sisi perangkat penyerap debu dapat digerakkan untuk panjang pipa yang berbeda.

2. Filter ekstraksi debu

Untuk tujuan perlindungan lingkungan, filter ekstraksi debu dilengkapi dengan XMGMesin Pemotong Pipa Dengan Roller Bed. Filter terhubung ke perangkat penyerap Debu melalui saluran udara.

3. sistem kontrol CNC

Unit kontrol utama CNC adalah pengontrol industri, terintegrasi dengan layar sentuh. Dengan interpolasi kartu papan perangkat keras, CNC memiliki stabilitas yang andal dan kabel yang mudah dan nyaman. Dengan kode G standar, mudah bagi operator untuk mempelajari dan mengoperasikan alat berat. Sistem CNC mendukung 3 mode operasi: Pemotongan api, Pemotongan plasma, dan demonstrasi.

Perangkat lunak freepipe adalah perpustakaan Macro, yang terintegrasi dalam perangkat lunak sistem CNC dan memudahkan operator untuk pemrograman manual.

4. Tempat tidur lipat

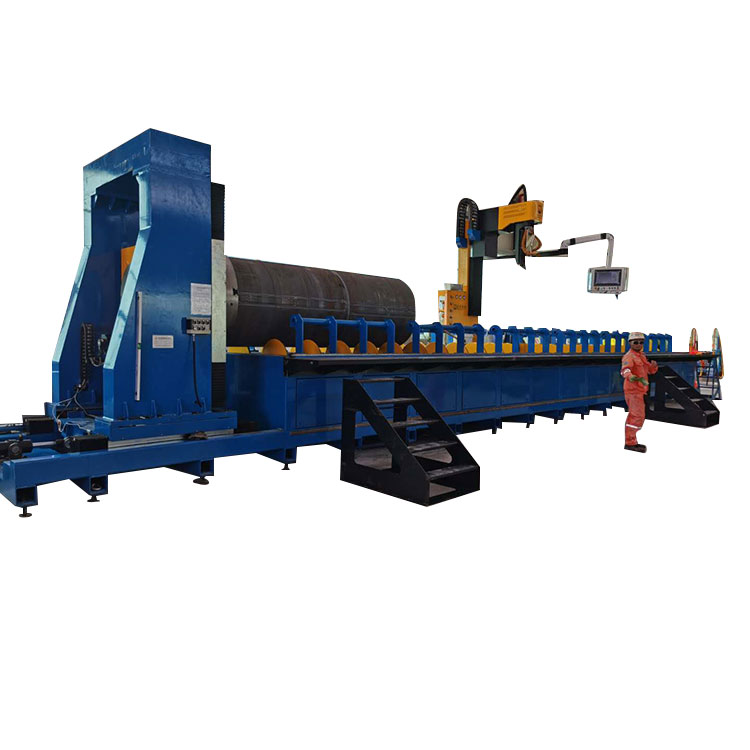

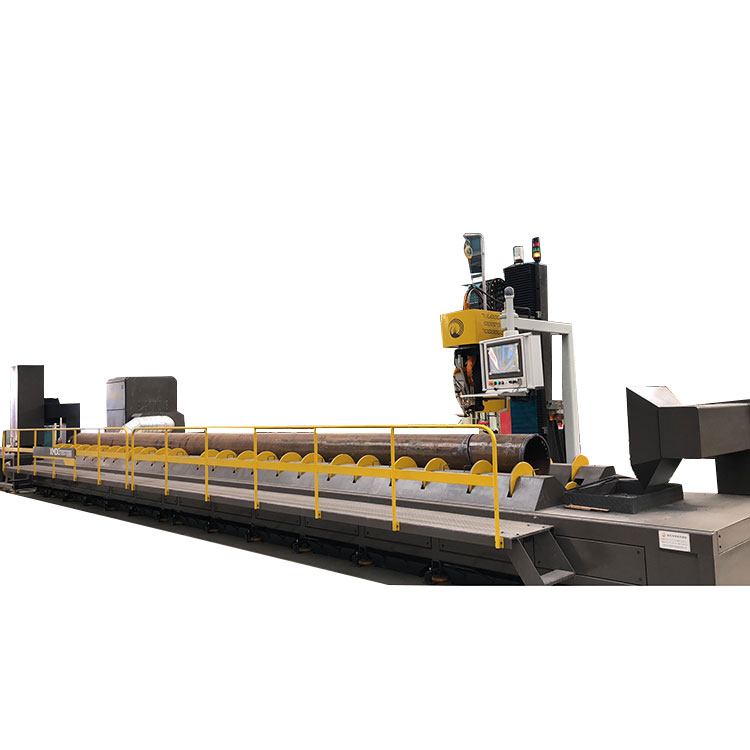

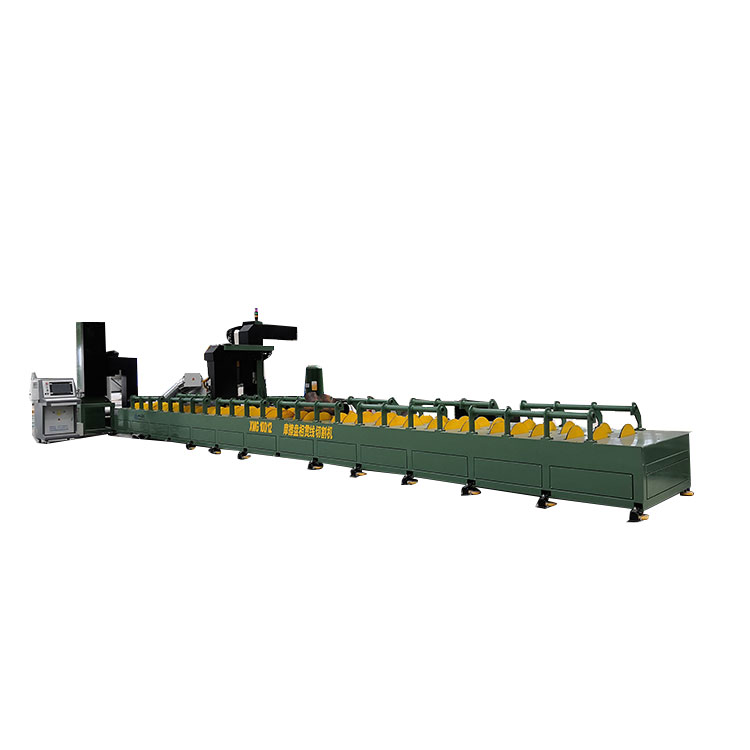

Tempat tidur roller terdiri dari bingkai meja dengan banyak potongan roller disk di atasnya untuk menopang pipa. Untuk rentang ukuran diameter pipa yang berbeda, mesin pemotong pipa akan dirancang untuk memiliki 2 baris rol atau 4 baris rol.

5.Memotong kepala pada gerobak yang bergerak

Gerobak yang bergerak bergerak di sepanjang pipa untuk membawa kepala pemotong menutupi seluruh panjang pipa untuk mewujudkan pemotongan pada pipa dengan panjang yang berbeda.

Mesin Pemotong Pipa Dengan Roller Beddipasang di pabrik Pengguna.
