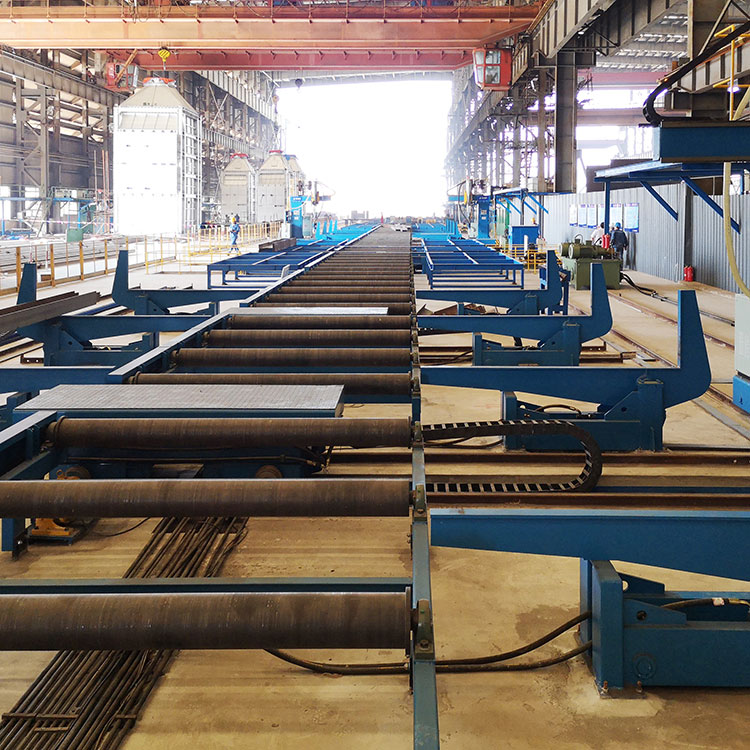

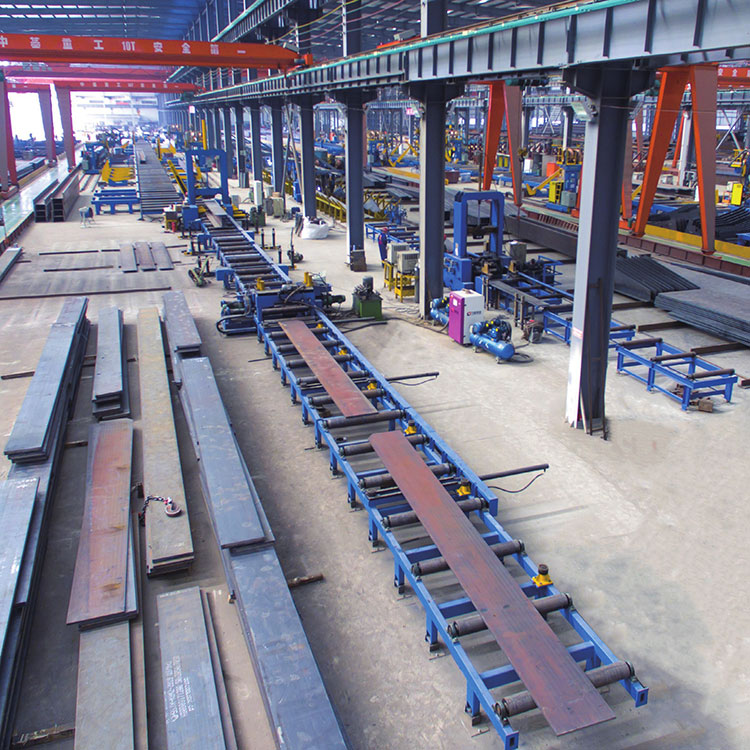

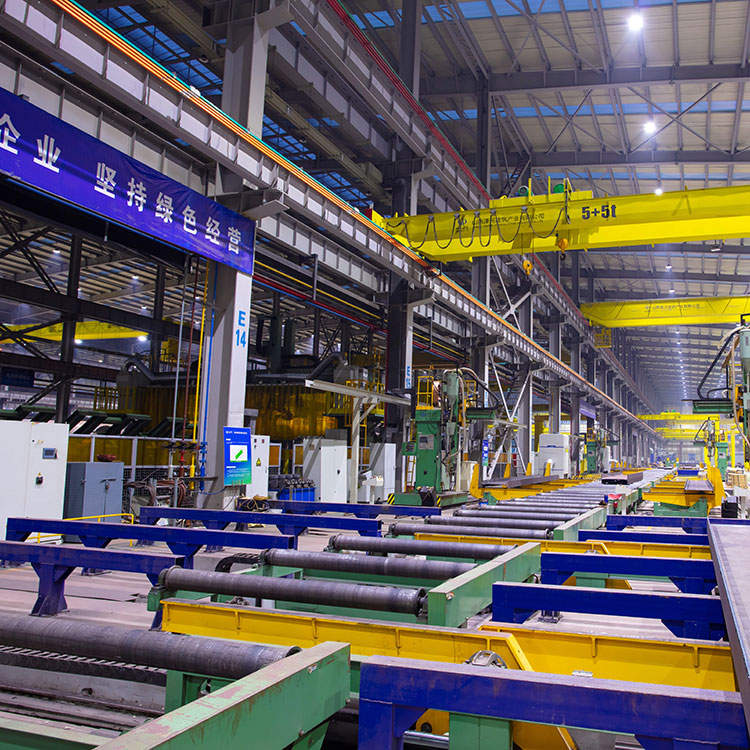

VHAGaris las balok Hadalah lini produksi balok H kinerja tinggi yang dikombinasikan dengan berbagai peralatan dan alat yang diproduksi oleh JINFENG WELDCUT yang merupakan produsen dan pemasok China profesionalGaris las balok Hdengan harga terjangkau. ItuGaris las balok Hmemberikan lebih banyak keamanan dan efisiensi tinggi untuk produksi balok H atau balok T.
JINFENG WELDCUT akan memberikan garansi 2 tahun untukGaris las balok H. Elemen listrik utama dari produksi H beam dipilih dari merek terkenal dunia yang akan memudahkan Pengguna untuk menemukan suku cadang di lokal tanpa harus jauh dari China. VHFGaris las balok Hadalah jalur produksi otomasi paling canggih dan tinggi untuk meningkatkan produktivitas bagi Pengguna Akhir dari industri yang berbeda.
Model |
VHF1500 |
VHF2000 |
VHF3200 |
Tinggi web balok-H |
200-1500mm |
200-2000mm |
450-3200mm |
Ketebalan web |
6-32mm |
6-40mm |
6-60mm |
Lebar sayap balok-H |
200-800mm |
200-800mm |
200-1200mm |
Ketebalan flensa |
6-40mm |
8-60mm |
8-80mm |
Panjang balok-H |
4000-15000mm |
6000-18000mm |
|
Jenis pengelasan |
Tack las dengan CO2/MAG |
||
Pengelasan penuh dengan SAW (pengelasan busur terendam) |
|||
Posisi rakitan balok H |
vertikal |
||
Mesin perakitan H-beam |
1 set |
||
Mesin las busur terendam kantilever |
4 set |
||
Mesin pelurus flens H beam |
1 set |
1 set, tipe Hidrolik |
|
Meja rol |
~90 meter |
~101 meter + ~10 meter |
|
Beam flipper terbalik 180° |
3 set (6 unit) |
3 set (6 unit) |
|
Gerobak baja |
2 set (4 unit) |
2 set (4 unit) |
|
Mendukung pengumpulan data untuk MES |
1. VHAGaris las balok Hadalah jalur produksi otomasi tinggi untuk menghasilkan balok I dan balok H yang dilas dengan pekerja yang lebih sedikit dan derek yang lebih sedikit.
2. Saluran dapat sepenuhnya terintegrasi dengan sistem MES dan menyelesaikan komunikasi waktu nyata antara komputer bagian atas dan sistem kontrol, menyelesaikan pengumpulan data peralatan, mengunggah semua data yang dikumpulkan ke sistem MES pabrik (atau sistem kontrol terpusat atas), dan memastikan ketepatan waktu dan efektivitas transmisi informasi.
3. Desain dan perlindungan harus memenuhi persyaratan standar nasional yang relevan dan perlindungan lingkungan; Keamanan peralatan dan alat pelindung harus memenuhi standar industri yang relevan;.
4. IniGaris las balok Hbanyak digunakan dalam Pembuatan Kapal, galangan kapal dan konstruksi baja dan struktur baja, lepas pantai, darat, untuk pengelasan T-beam untuk galangan kapal dan pembuatan kapal, H-beam untuk konstruksi baja dan struktur baja, atau jembatan dll.
5. Desain peralatan las yang fleksibel memungkinkan untuk mendukung semua merek sumber daya las.
6. CE, sertifikat ECA tersedia.
7. Lini ini menyediakan produksi dari balok tugas ringan hingga balok tugas sangat berat dengan ketebalan besar tanpa mengubah alat atau perlengkapan apa pun.
8. Dari perakitan hingga pelurusan, seluruh pemrosesan tidak memerlukan derek, yang sangat mengurangi risiko penggunaan derek.

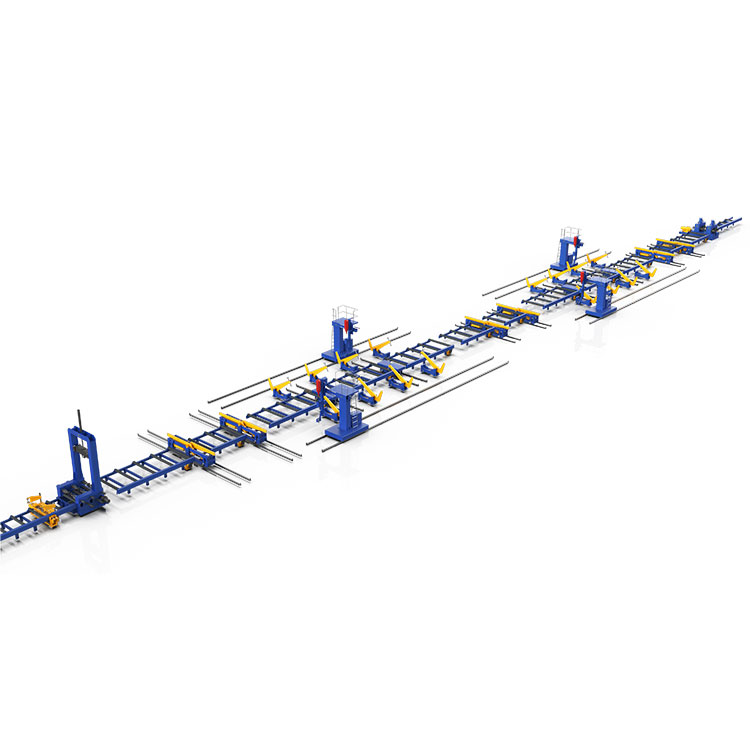

Tampilan struktur
Daftar modul peralatan yang digunakan diGaris las balok H
Satu mesin perakitan balok H Vertikal - untuk pengelasan titik CO2/MAG ke jaringan perakitan dan flensa dalam bentuk-I.
Satu set Beam flipper untuk membalikkan balok H dari posisi âIâ ke posisi âHâ untuk keselamatan pengangkutan di atas meja roller garis.
2-Area pengelasan
Dua set mesin las balok kantilever tipe H. Satu setiap mesin las dilengkapi dengan 1 kepala las busur terendam (mendukung teknologi las busur tunggal atau las busur tandem).
Dua set kemiringan balok untuk membuat balok H duduk pada 45 derajat untuk memastikan posisi pengelasan yang baik.
Satu set gerobak baja ( terdiri dari 2 unit gerobak baja) untuk membawa balok ke mesin las SAW kantilever ke-2 setelah menyelesaikan pengelasan jahitan las ke-1.
Antara area Welding #1 dan area #2, terdapat satu set sirip balok untuk membalikkan balok yang telah dilas dengan 2 lapisan las dalam 180 derajat untuk membuat 2 lapisan las lainnya perlu dilas untuk menghadap ke atas.
Di area Pengelasan #2, termasuk area Pengelasan #1.
Satu set Beam flipper untuk membalikkan balok H dari posisi âHâ ke posisi âIâ untuk pelurusan pada sayap balok dengan mesin pelurus berikutnya.
Satu mesin pelurus flensa balok H - untuk meluruskan flensa balok H. Satu balok H memiliki 2 flensa. Kedua flensa perlu diluruskan. Tapi mesin satu kali bisa meluruskan satu flensa. Jadi setelah pelurusan 1 sayap selesai, maka sirip balok akan membalikkan balok pada 180 derajat untuk membuat sayap yang perlu diluruskan di sisi bawah.
Bagaimana cara menghasilkan balok H / I yang dilas dari pelat baja?
Berikut adalah diagram alir produksi untuk produksi dari pelat hingga balok H dan pemeriksaan akhir.
