WH6012 CerdasGaris las balok H CNCadalah lini produksi balok H kinerja tinggi yang dikombinasikan dengan peralatan dan alat yang berbeda, yang diproduksi oleh JINFENG WELDCUT yang merupakan produsen dan pemasok China profesional dari WH6012 SmartGaris las balok H CNCdengan harga terjangkau. WH6012 CerdasGaris las balok H CNCmemberikan lebih banyak keamanan dan efisiensi tinggi untuk produksi balok H atau balok T.
JINFENG WELDCUT akan memberikan garansi 2 tahun untuk WH6012 SmartGaris las balok H CNC. Elemen listrik utama dari produksi H beam dipilih dari merek terkenal dunia yang akan memudahkan Pengguna untuk menemukan suku cadang di lokal tanpa harus jauh dari China. WH6012 CerdasGaris las balok H CNCadalah jalur produksi otomasi paling canggih dan tinggi untuk meningkatkan produktivitas bagi Pengguna Akhir dari industri yang berbeda.
Model |
WH6012 |
WH6012 |
Cara kontrol |
CNC dikendalikan |
CNC dikendalikan |
Tinggi web balok-H |
220-1200mm |
220-1200mm |
Ketebalan web |
6-40mm |
6-40mm |
Lebar sayap balok-H |
1400-800mm |
1400-800mm |
Ketebalan flensa |
6-60mm(Q235); 6-40mm (Q345) |
6-60mm(Q345)
|
Panjang balok-H |
5000-15000mm |
|
Jenis pengelasan |
Tack las oleh CO2/MAG |
|
Pengelasan penuh oleh SAW |
||
Posisi rakitan balok H |
Horisontal, tack-weld pada 4 lapisan las secara bersamaan |
|
Posisi las H-beam |
Horizontal dan miring pada 45° |
|
Mendukung pengumpulan data untuk MES |
TIDAK. |
Nama |
Jumlah |
Perkataan |
1 |
Mesin perakitan Horizontal balok-H WHZ6015 |
1 set |
|
2 |
Mesin las SAW Otomatis WMH36 H-Beam |
1 set |
4 lengan |
Mesin las SAW Otomatis WMH36 H-Beam |
2set |
2 lengan |
|
2.1 |
Posisi pengelasan CNC WHJ12 |
4set |
|
3 |
WJZ6015 H-beam Mesin pelurus horizontal |
1 set |
|
4 |
Sirip H-Beam WFZ6012 |
2set |
|
5 |
Meja Rol WHG6012 |
6set |
|
6 |
Gerobak bergerak WYG12Beam |
2set |
|
7 |
Sistem manajemen pengumpulan data yang cerdas |
1 set |
|
1.WH6012 PintarGaris las balok H CNCadalah jalur produksi otomasi tinggi untuk menghasilkan balok I dan balok H yang dilas dengan pekerja yang lebih sedikit dan derek yang lebih sedikit.
2. Hanya 3 pekerja yang dapat menjalankan keseluruhanGaris las balok H CNC.
3. Saluran dapat sepenuhnya terintegrasi dengan sistem MES dan menyelesaikan komunikasi waktu nyata antara komputer atas dan sistem kontrol, menyelesaikan pengumpulan data peralatan, mengunggah semua data yang dikumpulkan ke sistem MES pabrik (atau sistem kontrol terpusat atas), dan memastikan ketepatan waktu dan efektivitas transmisi informasi.
4. Desain dan perlindungan harus memenuhi persyaratan standar nasional yang relevan dan perlindungan lingkungan; Keamanan peralatan dan alat pelindung harus memenuhi standar industri yang relevan;.
5. Ini WH6012 PintarGaris las balok H CNCbanyak digunakan dalam konstruksi baja dan struktur baja, lepas pantai, darat, untuk pengelasan balok-H untuk membuat bangunan, bengkel, pabrik, atau jembatan dll.
6. Desain peralatan las yang fleksibel memungkinkan untuk mendukung semua merek sumber daya las.
6. CE, sertifikat ECA tersedia.
7. Lini ini menyediakan produksi dari balok tugas ringan hingga balok tugas sangat berat dengan ketebalan besar tanpa mengubah alat atau perlengkapan apa pun.
8. Dari perakitan hingga pelurusan, seluruh pemrosesan tidak memerlukan derek, yang sangat mengurangi risiko penggunaan derek.

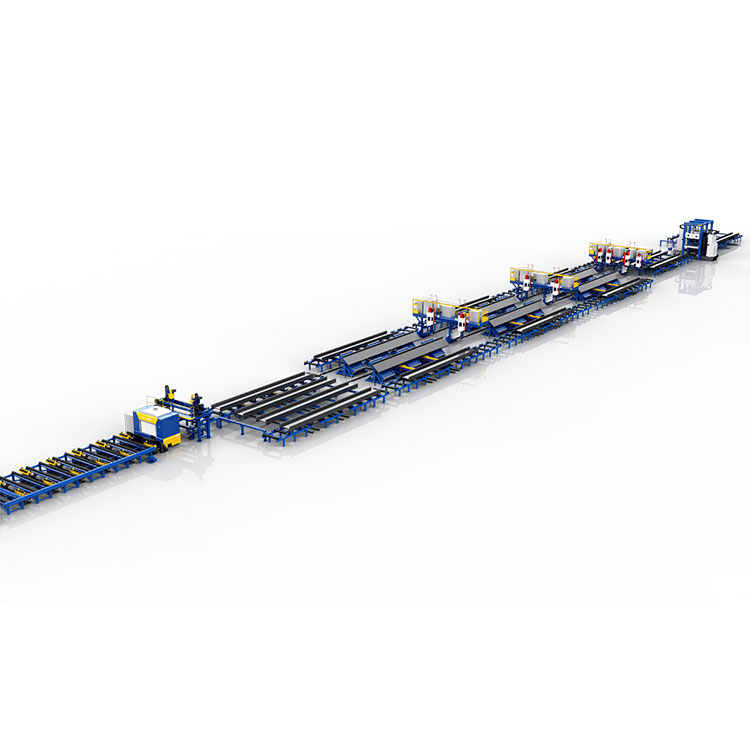

Tampilan struktur
Daftar modul peralatan yang digunakan di WH6012 SmartGaris las balok H CNC
1-Area perakitan, meliputi:
Satu set meja roller input dilengkapi dengan flange tilter dan web lifter agar 2 flensa dan 1 web dalam posisi bentuk H dan menjepitnya dalam bentuk H.
Satu mesin perakitan balok H Horizontal - untuk pengelasan titik CO2/MAG ke jaringan perakitan dan flensa dalam bentuk H.
Dua pelat flensa dan satu pelat badan yang akan dirakit dan dibentuk diangkat dengan mesin derek ke atas meja rol masukan.
Kemudian sesuai program otomatis, Peralatan akan mengangkat pelat web, membalikkan kedua pelat flensa dan menjepit pelat web untuk awalnya membentuk bentuk H, dan kemudian diangkut ke mesin utama bersama-sama. Kemudian, perangkat yang dipasang pada mesin untuk menyelaraskan ujung web dan flensa, perangkat penekan web, perangkat penjepit H-beam, sistem kontrol otomatis dan Empat set obor las dan komponen lainnya berkoordinasi untuk bekerja sama untuk menyelesaikan perakitan H-beam dengan cepat dengan pengelasan titik.
Perangkat untuk mengangkat web dan membalik flensa
Spot welding pada 4 jahitan sekaligus
Hanya satu orang yang diperlukan untuk memasukkan atau memanggil spesifikasi dan parameter balok-H pada sistem kontrol otomatis dan menekan tombol mulai untuk menyalakan mesin, setelah pemuatan pelat flensa dan pelat web selesai. Oleh karena itu, penggunaan derek lebih sedikit dan kinerja keselamatan tinggi;
Di bawah mesin bekerja dalam kondisi normal, setelah bahan diangkat pada meja rol input, tidak perlu intervensi manual di tengah perakitan (seperti pemosisian manual, perataan tambahan derek bepergian, koreksi ketukan, pengangkatan, jungkir balik, lipat, dll.), sehingga tingkat otomatisasi sangat tinggi;
Karena setiap kunci posisi H-beam dikendalikan oleh motor servo dan terdeteksi oleh sensor, penyimpangan akurasi yang disebabkan oleh rasa malu manusia dapat dihindari.
Pada saat yang sama, semua titik pengelasan dari empat lapisan las secara otomatis dikontrol oleh mesin, dan keseragaman ukuran dan jarak titik las lebih baik daripada titik las manual.
Mesin perakitan balok H horizontal
2-Area pengelasan
termasuk:
Mesin las WHM36 H-Beam Automatic SAW yang dilengkapi dengan 4 kepala las busur terendam (mendukung teknologi las busur Tunggal atau las busur tandem).
Peralatan terdiri dari dua bagian: mesin utama las gantry dan positioner las multi-posisi. Menurut karakteristik pengelasan balok-H dan karakteristik proses pengelasan busur terendam busur tandem, kami merancang dua mode pengelasan untuk peralatan ini, yang merupakan desain paling khusus: "lengan ganda dalam pengelasan fillet datar" atau "lengan tunggal dalam pengelasan fillet di downhand ". Tujuan dari desain ini adalah agar mesin dapat secara otomatis memilih mode pengelasan yang optimal untuk mewujudkan pengelasan cepat pada balok-H, sesuai dengan ketebalan jaring balok-H yang berbeda. Dan meja las multi-posisi bekerja dengan kebutuhan teknologi / mode pengelasan untuk membalik balok-H dalam sudut yang berbeda, sehingga untuk mencapai kinerja penetrasi dan lapisan las terbaik. Sebagai tambahan pada meja las multi-posisi terdapat sirip balok 180 derajat yang bekerja di antara meja las dan meja rol, sirip ini akan membantu mewujudkan pengumpanan otomatis balok-H, dan pengumpanan dan pembalikan otomatis untuk pengelasan pada nomor jahitan las yang berbeda.
Pengelasan dalam posisi horizontal = pengelasan fillet datar
ATAU:
Mesin las WHM36 H-Beam Automatic SAW yang dilengkapi dengan 2 kepala las busur terendam (mendukung teknologi las busur Tunggal atau las busur tandem).
Mesin las SAW Otomatis WHM36 H-Beam
Pengelasan dalam posisi miring = pengelasan fillet di downhand
Untuk bekerja dengan setiap mesin las SAW, terdapat 2 set mesin las CNC untuk setiap mesin untuk memutar sinar H secara horizontal atau 55 derajat untuk memastikan kualitas pengelasan yang baik.
Posisi pengelasan CNC
Di area pengelasan, terdapat sirip balok untuk membalikkan balok pada 90 derajat atau 180 derajat untuk tujuan pengelasan yang berbeda.
Sirip balok untuk membalikkan balok H
Bagan alur kerja sirip balok:
3-Pelurusan area, meliputi:
Satu set Beam flipper untuk membalikkan balok H dari posisi âHâ ke posisi âIâ untuk pelurusan pada sayap balok dengan mesin pelurus berikutnya.
Satu mesin pelurus flensa balok H - untuk meluruskan flensa balok H. Satu balok H memiliki 2 flensa. Kedua flensa perlu diluruskan. Tapi mesin satu kali bisa meluruskan satu flensa. Jadi setelah pelurusan 1 sayap selesai, maka sirip balok akan membalikkan balok pada 180 derajat untuk membuat sayap yang perlu diluruskan di sisi bawah.
Mesin pelurus horizontal CNC
Bagaimana cara menghasilkan balok H / I yang dilas dari pelat baja?
Berikut adalah diagram alir produksi untuk produksi dari pelat hingga balok H dan pemeriksaan akhir.
Bagan alur produksi
Garis las H-beam dipasang di pabrik Usersâ
