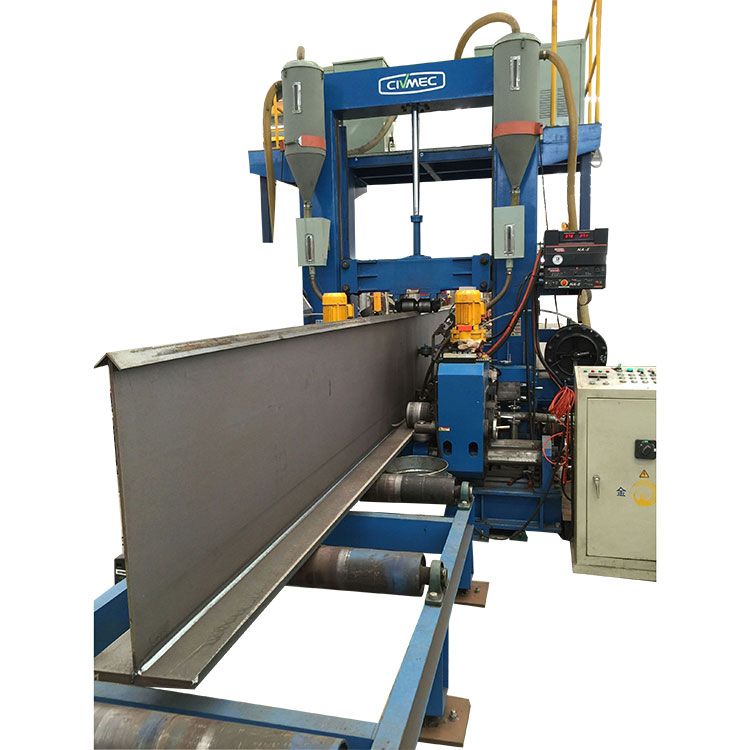

JINFENG WELDCUT adalah produsen dan pemasok Tiongkok profesionalGaris pengelasan balok H 3-in 1dengan harga terjangkau. ItuGaris pengelasan balok H 3-in 1diintegrasikan dengan perakitan, pengelasan dan pelurusan flensa setelah pengelasan dalam satu mesin untuk pembuatan balok H atau balok T yang dilas. Hal ini dapat mewujudkan produksi pada balok-H atau balok-T yang dilas dengan kecepatan tinggi dan akurasi tinggi, yang memiliki ciri-ciri pengoperasian sederhana, ruang yang lebih sedikit, dan tenaga kerja yang lebih sedikit.
Untuk semuaGaris pengelasan balok H 3-in 1yang diproduksi oleh JINFENG WELDCUT akan memiliki garansi 12 bulan, yang merupakan mesin dengan efisiensi tertinggi untuk meningkatkan produktivitas bagi Pengguna Akhir dari struktur baja, jembatan, konstruksi.
Model |
ZHJ15 |
ZHJ18 |
ZHJ20 |
Tinggi jaring T-Beam (H) |
200~1500mm |
200-1800 |
200-2000mm |
Ketebalan jaring (d) |
6~12mm |
6~19mm |
6~30mm |
Lebar flensa (B) |
200~800mm |
200~1000mm |
|
Ketebalan flensa (t) |
6~25mm |
6~40mm |
|
Panjang balok (L) |
4000~15000mm |
4000~15000mm |
4000~15000mm |
Bahan balok |
Q235 |
||
Jenis pengelasan |
Pengelasan fillet melintang busur terendam |
||
Sumber listrik pengelasan |
Jenis kawat tunggal atau kawat kembar |
Kawat tunggal |
Kawat tunggal |
Kecepatan keluaran pengelasan |
200~1000mm/menit |
||
Sudut obor: |
Penyesuaian halus 45 ° |
||
Tekanan hidrolik |
≤16 MPa |
||
Sistem pemulihan fluks |
2 set |
||
Volume hopper fluks |
2×50L |
||
Rol konveyor masukan: |
12000mm |
||
Rol konveyor keluaran: |
12000mm |
||
Tenaga Mesin Utama |
14,5kW |
||
Sistem hidrolik: |
1 set |
||
Unit pelurusan |
1 set, terintegrasi pada mesin |
||
Sumber Daya listrik: |
AC/380V/50Hz/3PH |
||
Kemampuan meluruskan |
6-40mm |
Garis pengelasan balok H 3-in 1memiliki fungsi gabungan balok H, rakitan balok T, pengelasan dan pelurusan deformasi flensa setelah pengelasan. Dengan demikian dapat secara akurat dan cepat merealisasikan produksi H beam dan T beam. Ini memiliki keuntungan sebagai berikut: pengoperasian sederhana, biaya tenaga kerja lebih sedikit, dan area cakupan kecil.
Garis ini memiliki dua proses pengelasan opsional yang dapat Anda pilih sesuai dengan ketebalan pelat baja struktural yang akan dilas:
OPSI A: Pengelasan kawat kembar busur tunggal yang tingkat deposisinya 40% lebih tinggi daripada pengelasan busur terendam kawat tunggal busur tunggal umum, Jadi sangat cocok untuk ketebalan baja struktur yang ketebalannya kurang dari 20mm.
OPSI B: Pengelasan kawat tunggal busur tunggal. Ini cocok untuk rentang pengelasan ketebalan pelat yang lebih besar.

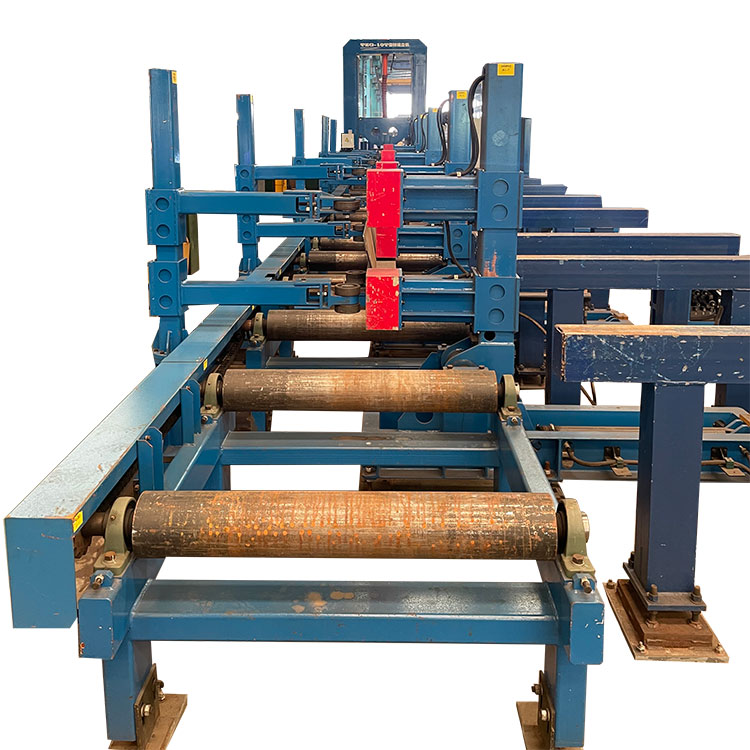

ZHJ standarGaris pengelasan balok H 3-in 1Terdiri dari satu meja rol masukan, stasiun pengelasan dan pelurusan utama, meja rol keluaran. Di stasiun pengelasan dan pelurusan utama dipasang unit pemulihan fluks, kepala pengelasan dengan obor dan perangkat penjepit untuk flensa dan jaring. Jalur standar juga termasuk sumber daya pengelasan, stasiun hidrolik, dan kotak operasi kontrol.
1. Standar ZHJGaris pengelasan balok H 3-in 1
2. OPSI 1:
Sesuai permintaan berbeda dari pelanggan, kami juga menyediakan konfigurasi untuk ZHJGaris pengelasan balok H 3-in 1sebagai berikut:
Berdasarkan jalur las balok H 3-in-1 standar, ditambahkan satu set web-loader, yang terdiri dari 4 buah lengan pemuatan magnet dan 4 buah pendukung web. Pada setiap lengan pemuatan web terdapat 2 buah magnet untuk menahan pelat web baja.
3. OPSI 2:
Sesuai permintaan berbeda dari pelanggan, kami juga menyediakan konfigurasi untuk ZHJGaris pengelasan balok H 3-in 1sebagai berikut:
Berdasarkan jalur las balok H 3-in-1 standar, ditambahkan satu set web-loader, yang terdiri dari 4 buah lengan pemuatan magnet dan 4 buah pendukung web. Pada setiap lengan pemuatan web terdapat 2 buah magnet untuk menahan pelat web baja.
Berdasarkan hal di atas, kita dapat menambahkan satu set sirip balok 90 derajat pada meja rol keluaran untuk membalikkan balok las dalam posisi horizontal.
3. OPSI 3:
Beberapa pelanggan mungkin perlu meningkatkan hasil produksi, mereka memerlukan satu jalur pengelasan yang terdiri dari 2 set stasiun pengelasan. Stasiun las pertama untuk mengelas flensa ke-1 dan badan untuk membentuk balok T, stasiun ke-2 untuk mengelas balok-T yang dilas, dan flensa ke-2 untuk membentuk balok H.
3.1 Jadi Berdasarkan jalur las balok H 3-in-1 standar, ditambahkan satu set web-loader, yang terdiri dari 4 buah lengan pemuatan magnet dan 4 buah pendukung web. Pada setiap lengan pemuatan web terdapat 2 buah magnet untuk menahan pelat web baja.
3.2 Menambahkan satu set sirip balok 90 derajat pada meja rol keluaran stasiun pengelasan pertama untuk membalikkan balok las dalam posisi horizontal.
3.3 Menambahkan konveyor silang tipe rantai untuk memindahkan balok-T secara horizontal ke stasiun pengelasan ke-2.

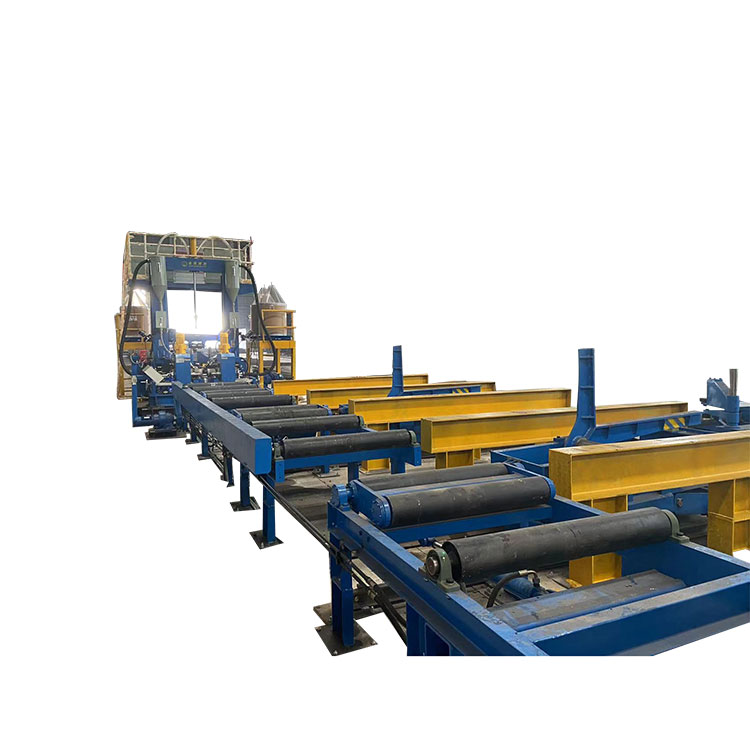

Jalur pengelasan H-beam terintegrasi 3-in-1 dipasang di pabrik Pengguna
