2-1-7 3 dalam 1 H Garis Pengelasan Balok

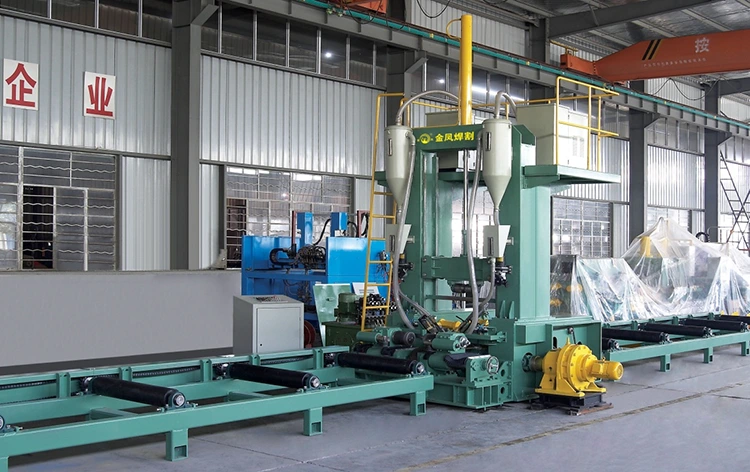

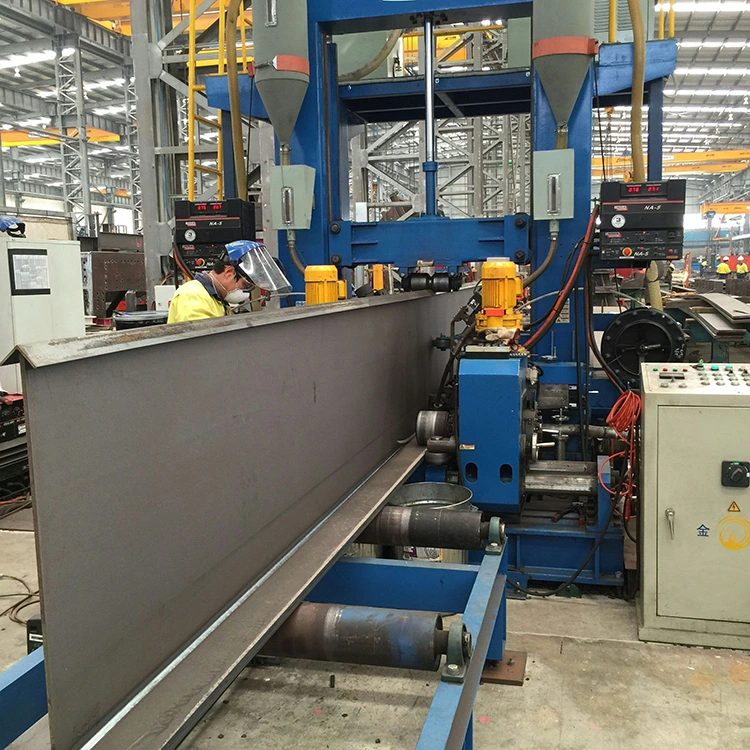

Jinfeng Weldcut adalah produsen dan pemasok lereng balok 3-in 1 H China profesional dengan harga terjangkau. Garis pengelasan balok 3-in 1 H diintegrasikan dengan perakitan, pengelasan dan pelurusan flensa setelah pengelasan dalam satu mesin untuk membuat balok-H yang dilas atau balok T. Ini dapat mewujudkan produksi pada balok-H yang dilas atau balok T dengan kecepatan cepat dan akurasi tinggi, yang memiliki fitur operasi sederhana, ruang yang lebih sedikit ditempati dan lebih sedikit tenaga kerja.

mengirimkan permintaan

Deskripsi Produk

Untuk semua garis pengelasan balok 3-dalam 1 jam yang diproduksi oleh Weldcut byjinfeng akan memiliki garansi 12 bulan, yang merupakan mesin efisiensi tertinggi untuk meningkatkan produktivitas untuk pengguna akhir dari struktur baja, jembatan, konstruksi.

Spesifikasi

Model	Zhjj15	ZJ18	ZHJ20
T-beam Webheight (H)	200 ~ 1500mm	200-1800	200-2000mm
Ketebalan web (D)	6 ~ 12mm	6 ~ 19mm	6 ~ 30mm
Flangewidth (b)	200 ~ 800mm	200 ~ 1000mm
Flangethickness (T)	6 ~ 25mm	6 ~ 40mm
Panjang balok (l)	4000 ~ 15000mm	4000 ~ 15000mm	4000 ~ 15000mm
Bahan balok	Q235
Jenis pengelasan	Las fillet melintang busur terendam
Sumber Daya Pengelasan	Jenis kabel kawat tunggal atau kembar	Kawat tunggal	Kawat tunggal
Kecepatan output pengelasan	200 ~ 1000 mm/menit
Sudut Obor:	Penyesuaian halus 45 °
Tekanan hidrolik	≤14 MPa
Sistem Pemulihan Fluks	2set
Volume Flux Hopper	2 × 50l
Roller Konveyor Input:	12000 mm
Output Conveyor Roller:	12000 mm
Daya mesin utama	18.0kw
Sistem hidrolik:	1set
Unit pelurusan	1 set, terintegrasi pada mesin
Catu Daya:	AC/380 V/50 Hz/3ph
Kemampuan meluruskan	6-40mm

Fitur dan aplikasi

Garis pengelasan balok 3-in 1 H memiliki fungsi gabungan balok H, perakitan T-beam, pengelasan dan pelurusan deformasi flensa setelah pengelasan. Dengan demikian dapat secara akurat dan cepat menyadari produksi balok dan t -t beam. Ini memiliki keunggulan berikut: operasi sederhana, lebih sedikit biaya tenaga kerja dan area penutup kecil.

Garis ini memiliki dua proses pengelasan opsional untuk Anda pilih sesuai dengan ketebalan pelat baja struktural yang akan dilas:

Opsi A: Pengelasan kawat kembar busur tunggal yang laju pengendapannya 40% lebih tinggi dari kawat busur tunggal umum yang terendam pengelasan busur, sot itu sangat cocok untuk ketebalan baja struktur yang ketebalannya kurang dari 20mm.

Opsi B: Pengelasan Kawat Single ARC Tunggal. Cocok untuk kisaran yang lebih besar dari pengelasan ketebalan pelat.

Detail

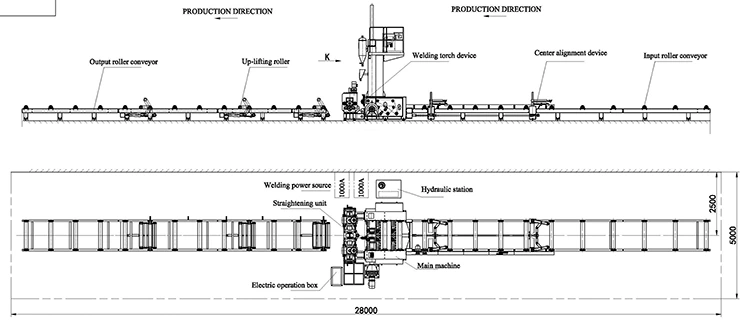

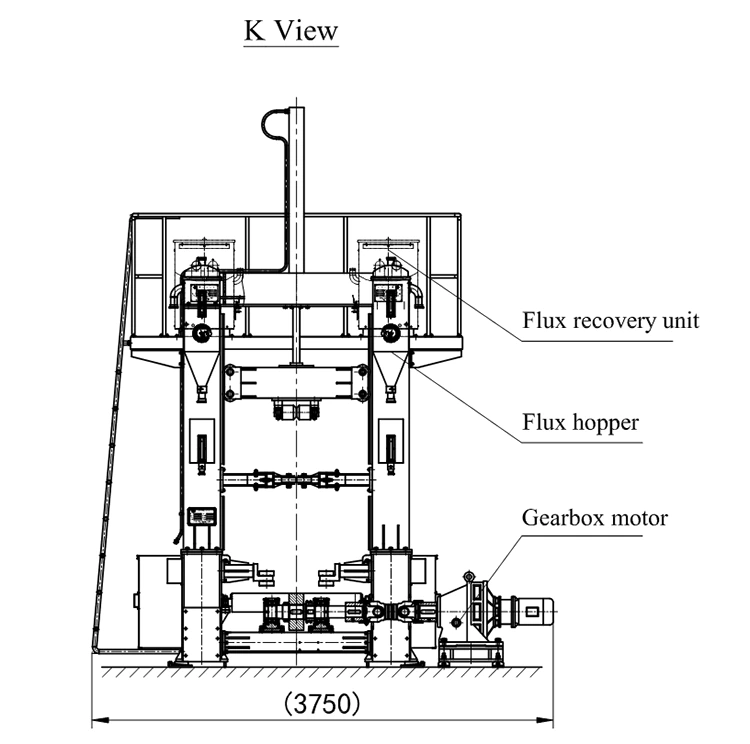

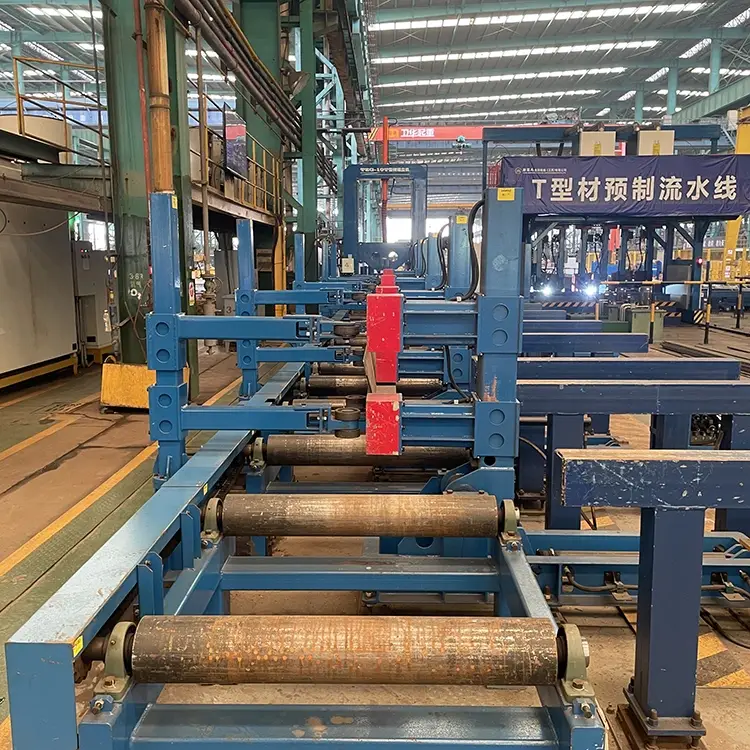

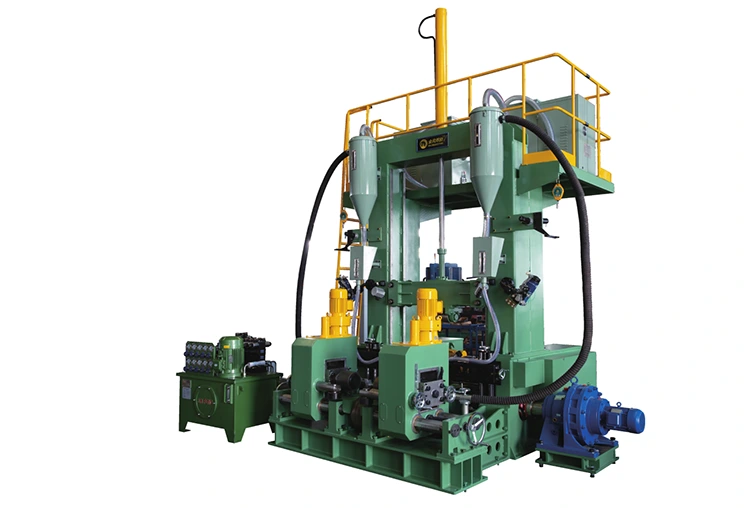

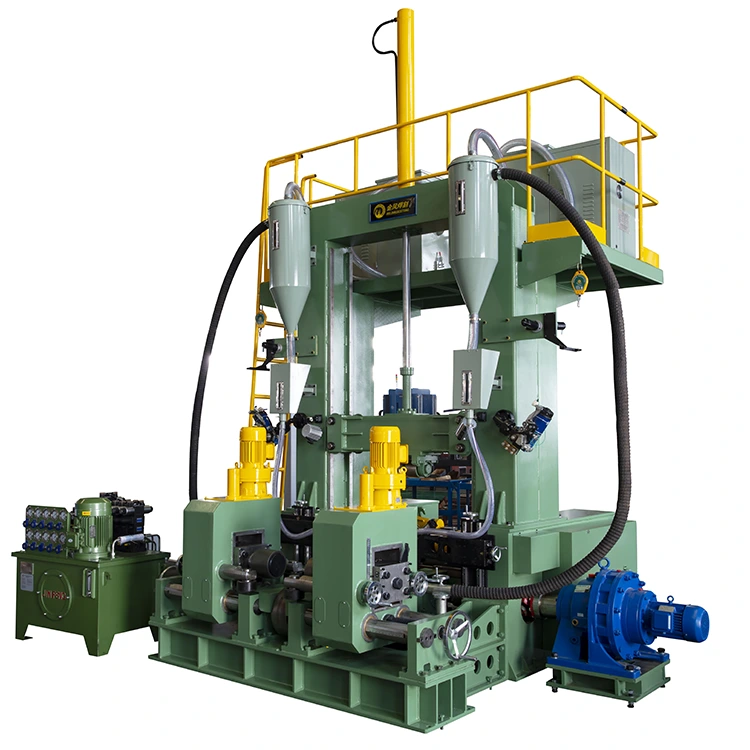

Garis pengelasan balok ZHJ3-in 1 jam standar terdiri dari satu tabel roller input, stasiun pengelasan dan pelurusan utama, tabel outputroller. Di stasiun pengelasan dan pelurusan utama di sana dipasang dengan unit pemulihan fluks, kepala pengelasan dengan obor dan perangkat penjepit untuk flensa dan web. Baris standar juga termasuk sumber daya pengelasan, hydraulic station dan hydraulic station.

1. Standardzhj3-in 1 H Garis Pengelasan Balok

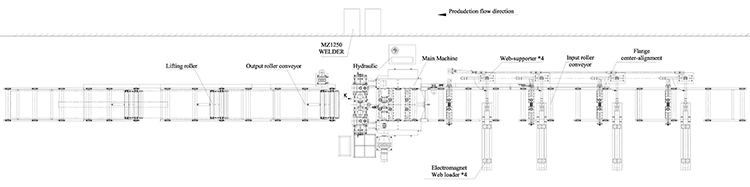

2. Opsi 1:

Sesuai permintaan yang berbeda dari pelanggan, kami juga menyediakan konfigurasi untuk garis pengelasan balok-inzhj3-in 1 jam sebagai berikut:

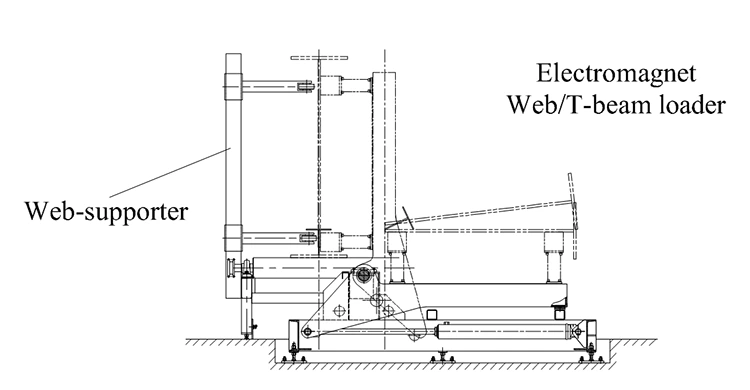

Berdasarkan garis pengelasan balok 3-in-1 standar, ada satu set Web-Loader, yang terdiri dari 4 pcs lengan pemuatan magnet dan 4pcs pendukung web. Pada setiap lengan pemuatan web ada 2 pc magnet untuk memegang pelat web baja.

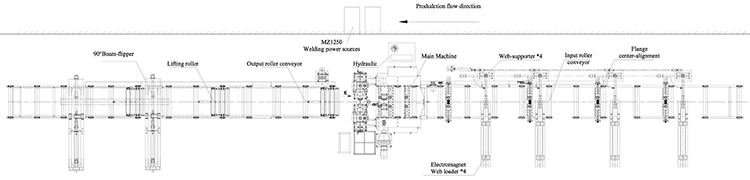

3. Opsi 2:

Sesuai permintaan yang berbeda dari pelanggan, kami juga menyediakan konfigurasi untuk garis pengelasan balok-inzhj3-in 1 jam sebagai berikut:

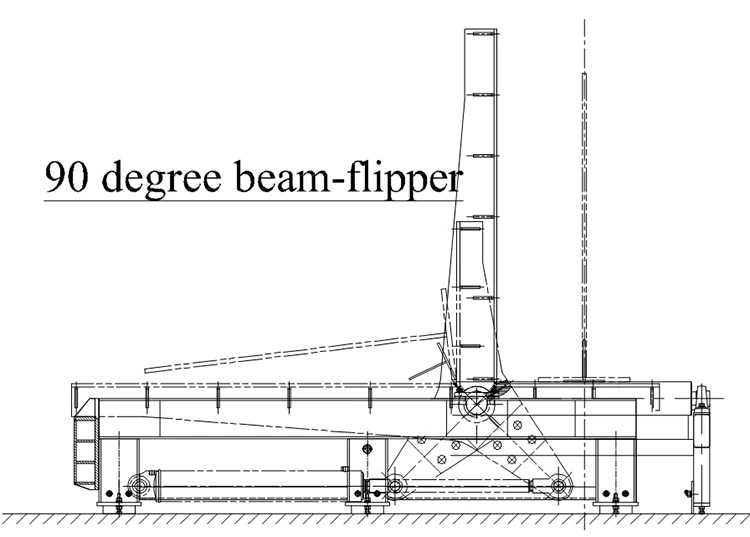

Berdasarkan di atas, kita dapat menambahkan satu set sirip sinar 90 derajat pada meja rol output untuk membatalkan balok yang dilas dalam posisi horizontal.

3. Opsi 3:

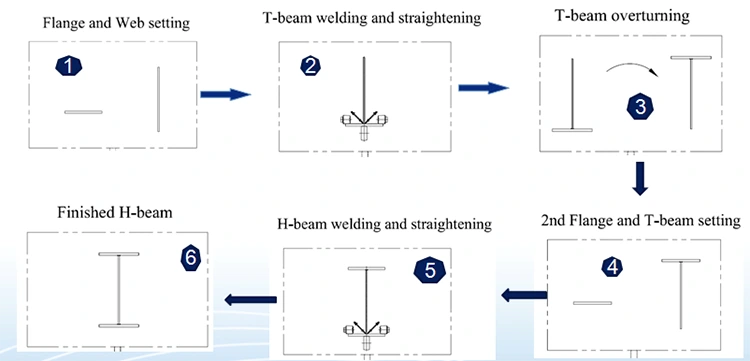

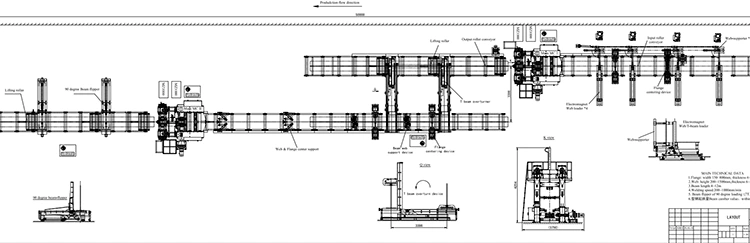

Beberapa pelanggan mungkin perlu meningkatkan output produksi, mereka memerlukan satu jalur pengelasan untuk terdiri dari 2 set stasiun pengelasan. Stasiun pengelasan pertama untuk pengelasan flensa dan web ke-1 untuk membentuk balok T, yang ke-2 untuk mengelas pengelasan balok T yang dilas dan flensa ke-2 untuk membentuk balok H.

3.1 Jadi berdasarkan garis pengelasan balok 3-in-1 standar, tambah satu set Web-Loader, yang terdiri dari 4 pcs lengan pemuatan magnet dan 4pcs pendukung web. Di setiap lengan pemuatan web ada 2 pc magnet untuk memegang pelat web baja.

3.2 Untuk menambahkan 1 set t-beam overnurner untuk memutar balok T dalam 180 derajat dan menempatkan balok T pada flensa ke-2 pada meja roller input stasiun pengelasan ke-2.

3.3 Untuk menambahkan satu set sirip sinar 90 derajat pada tabel roller output stasiun pengelasan ke -2 untuk membatalkan balok yang dilas dalam posisi horizontal.
