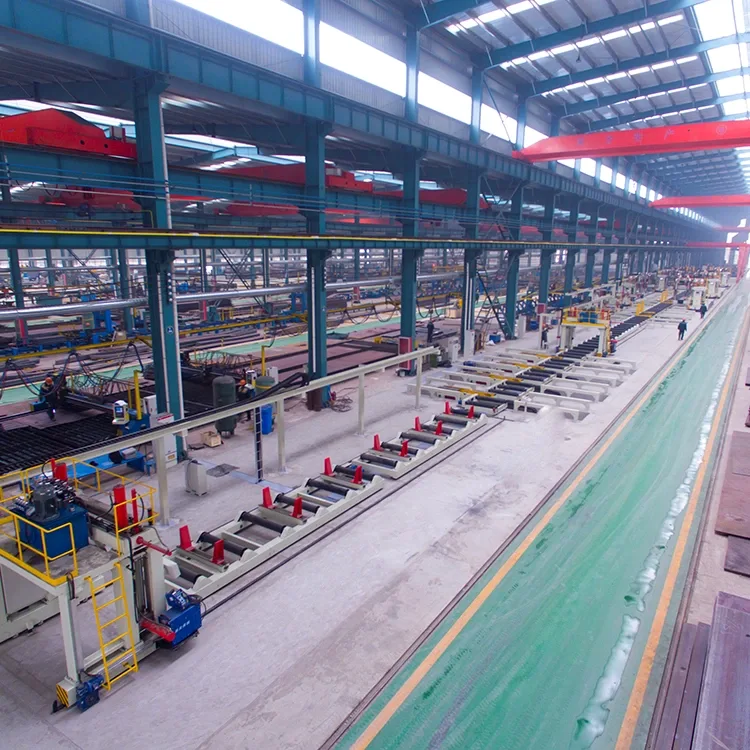

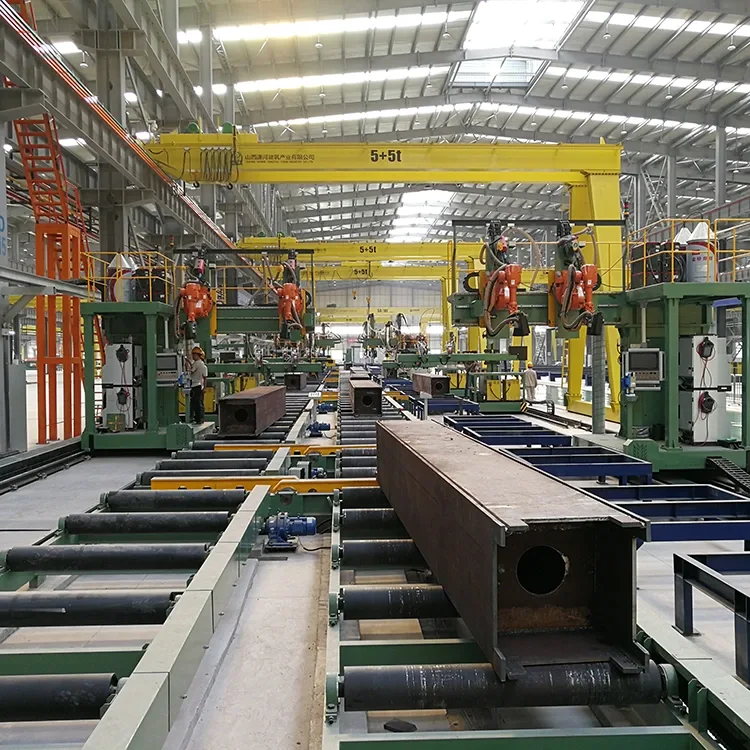

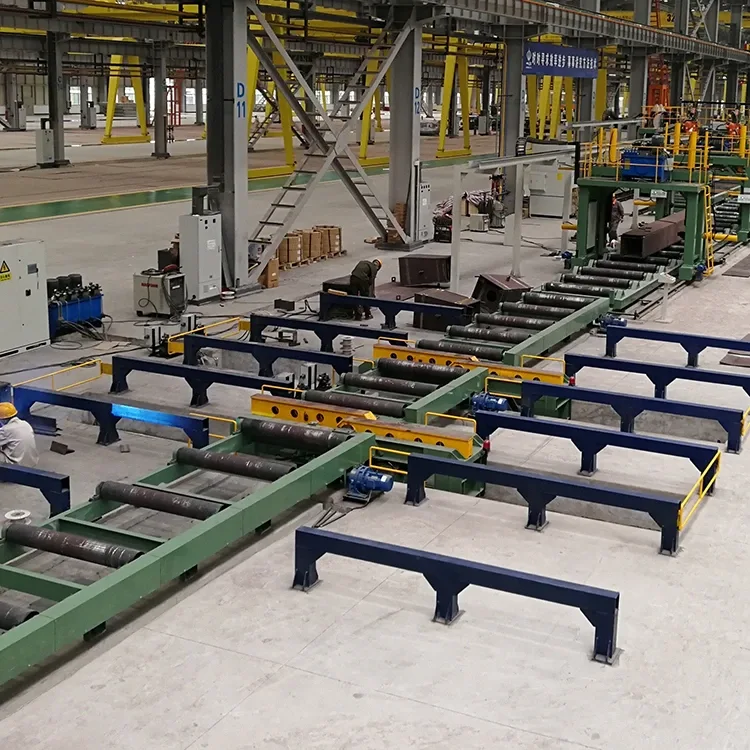

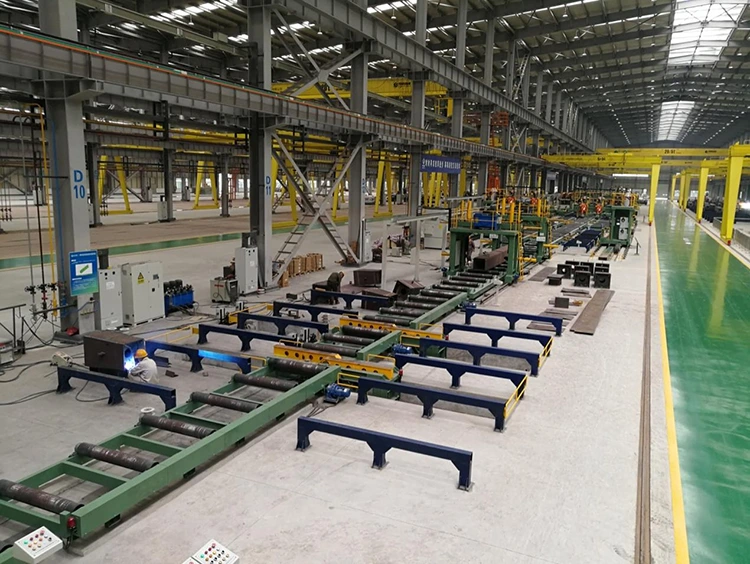

Garis pengelasan kolom kotak

Jinfeng Weldcut akan memberikan garansi 1 tahun untuk jalur pengelasan kolom kotak. Elemen listrik utama dari produksi kolom kotak dipilih dari merek terkenal dunia yang akan membawa lebih nyaman bagi pengguna untuk menemukan bagian -bagian di lokal tanpa mendapatkan jarak jauh dari Cina. Garis pengelasan kolom otomatis X15 adalah jalur produksi otomatisasi paling canggih dan tinggi untuk meningkatkan produktivitas untuk pengguna akhir dari industri yang berbeda.

Spesifikasi

Fitur dan aplikasi

1. Garis pengelasan kolom kotak X15 adalah jalur produksi otomatisasi tinggi untuk menghasilkan kolom kotak kotak yang dilas dengan pekerja yang lebih rendah dan crane yang lebih rendah.

2. Garis dapat sepenuhnya berintegrasi dengan sistem MES dan menyelesaikan komunikasi waktu-nyata antara komputer atas dan sistem kontrol, melengkapi pengumpulan data peralatan, mengunggah semua data yang dikumpulkan ke sistem MES pabrik (atau sistem kontrol terpusat atas), dan memastikan ketepatan waktu dan efektivitas transmisi informasi.

3. Desain dan perlindungan harus memenuhi persyaratan standar nasional yang relevan dan perlindungan lingkungan; Perangkat Keselamatan dan Perlindungan Peralatan harus memenuhi standar industri yang relevan;.

4. Garis pengelasan kolom kotak ini banyak digunakan dalam konstruksi baja dan struktur baja, untuk kolom kotak pengelasan kolom untuk bangunan konstruksi baja, bangunan tingkat tinggi dan struktur baja, atau jembatan dll.

5. Desain yang fleksibel dari peralatan pengelasan memungkinkan untuk mendukung setiap merek sumber daya pengelasan.

6. CE, ECA bersertifikat tersedia.

7. Jalur ini menyediakan produksi dari balok tugas ringan ke balok tugas yang sangat berat dengan ketebalan besar tanpa mengubah alat atau peralatan apa pun.

8. Dari perakitan hingga akhir yang menghadap ke akhir, seluruh pemrosesan tidak perlu crane kecuali pemuatan di awal dan bongkar pada akhirnya, yang sangat mengurangi risiko menggunakan crane.

Daftar mesin dan peralatan untuk mendirikan seluruh jalur produksi untuk menghasilkan balok kotak yang dilas:

1- Mesin Perakitan Baffle

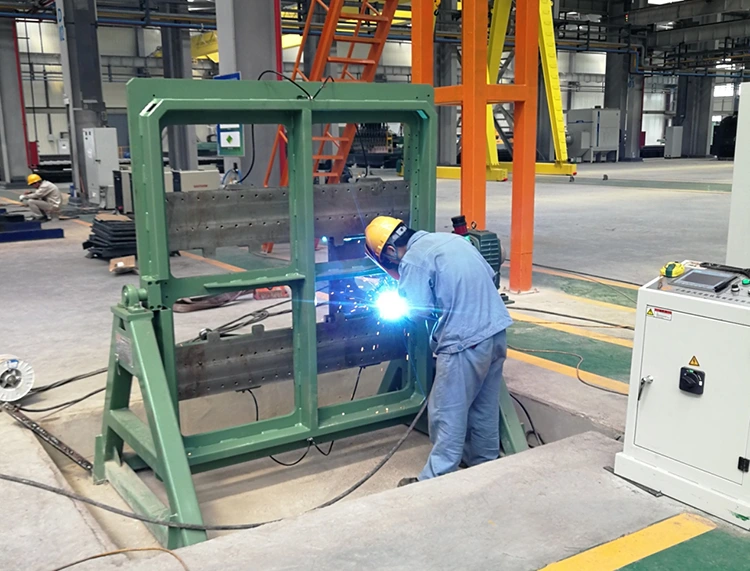

Mesin ini adalah peralatan khusus untuk pengelasan perakitan dan penentuan posisi dari pelat iga penguat di rongga bagian dalam kolom kotak. Ini adalah produk yang disukai untuk perusahaan struktur baja yang menghasilkan benda kerja kolom kotak untuk mengurangi intensitas tenaga kerja dan meningkatkan efisiensi kerja.

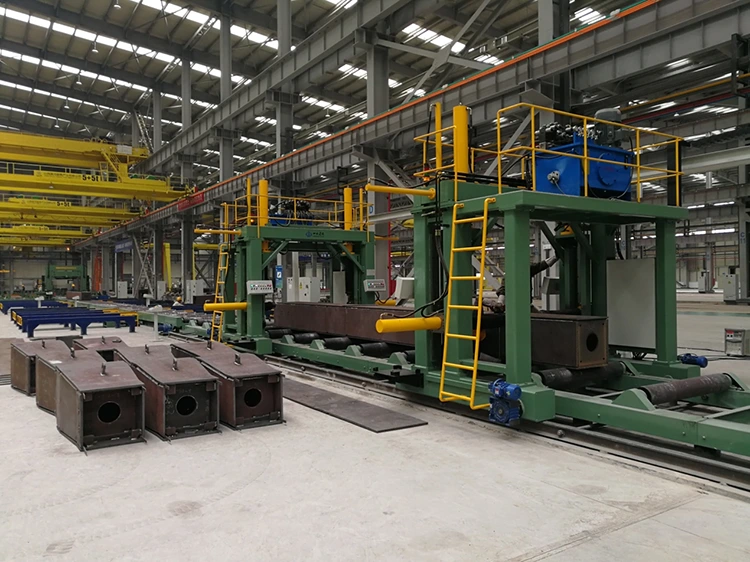

2- Mesin Perakitan Kolom Kolom

Mesin perakitan kolom kotak adalah peralatan utama untuk produksi kolom kotak (kolom), yang terutama melengkapi perakitan kolom kotak (kolom) karya. Mesin ini adalah salah satu peralatan yang diperlukan untuk perusahaan struktur baja untuk memproduksi balok kotak.

Satu mesin untuk u jenis perakitan.

Satu mesin untuk perakitan tipe kotak.

3- Mesin pengelasan slag elektro

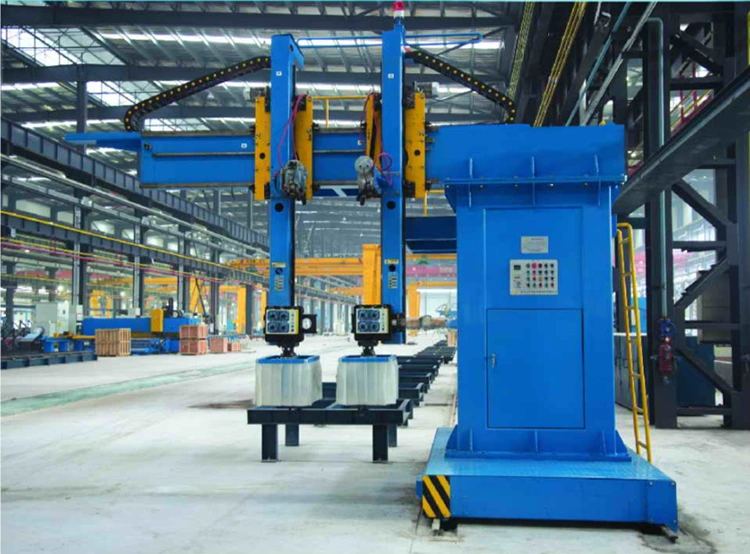

XZHB15 Cantilever Electroslag Welding Machine adalah produk yang sangat baik yang diluncurkan oleh perusahaan pengelasan dan pemotongan jinfeng untuk industri struktur baja. Ini adalah peralatan pengelasan khusus yang dirancang khusus untuk kolom kotak pengelasan. Untuk memastikan kekakuan dan resistensi torsi yang cukup selama fabrikasi kolom kotak, baffle (mis. Pelat yang lebih kaku) umumnya dilas di bagian dalam kolom kotak. Mesin ini adalah peralatan khusus untuk mengelas lasan antara pelat luar kolom kotak dan baffle bagian dalam.

4- Mesin pengelasan kembali CO2/mag

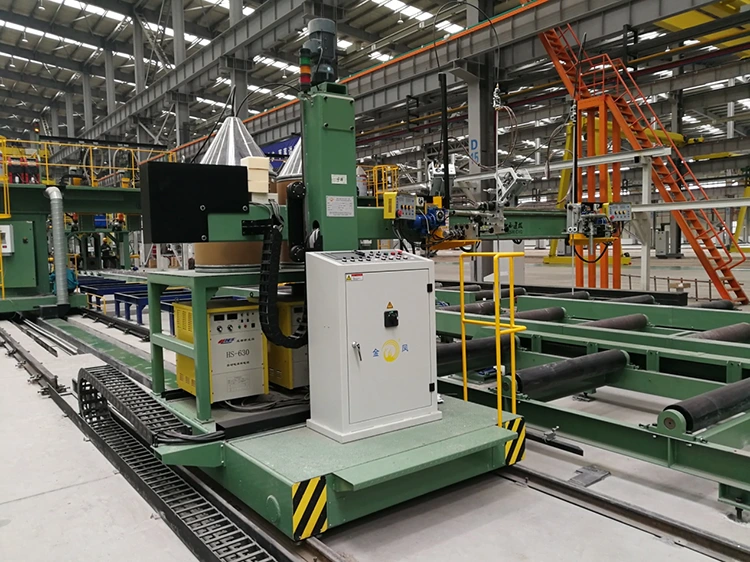

XQHB15L Series Box Column Cantilever Gas Shielded Welding Machine adalah peralatan pengelasan khusus yang dirancang khusus untuk mendukung pengelasan kolom kotak (kolom) dan pengelasan pengisian setelah dukungan, yang diluncurkan oleh perusahaan kami berdasarkan permintaan pasar dan pengalaman bertahun -tahun dalam mengembangkan peralatan struktur baja.

5- Mesin pengelasan pengisian CO2/Mag

XQHB15 Series Box Colom Cantilever Gas Shielded Welding Machine adalah peralatan pengelasan khusus yang dirancang khusus untuk mendukung pengelasan kolom kotak (kolom) dan pengisian pengelasan setelah dukungan, yang diluncurkan oleh perusahaan kami berdasarkan permintaan pasar dan pengalaman bertahun -tahun dalam mengembangkan peralatan struktur baja.

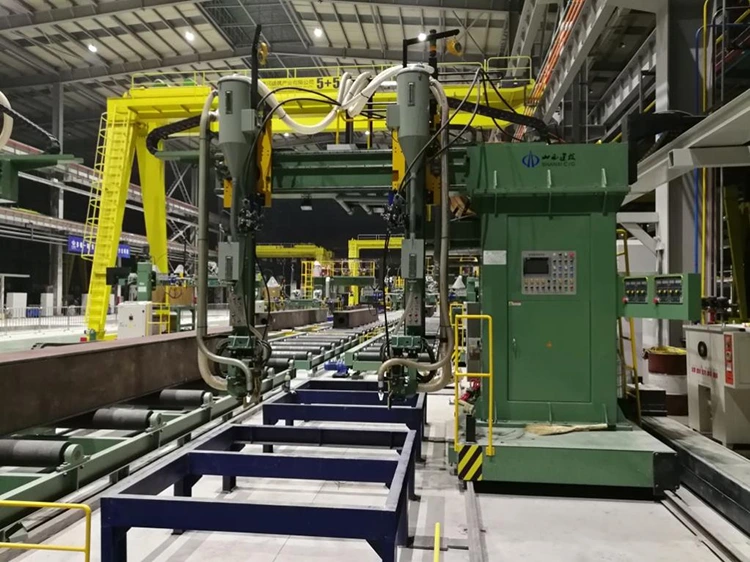

6- Mesin pengelasan busur terendam

Kotak XMHB15 Girder Cantilever Sendok Terendam Mesin Pengelasan ARC adalah produk yang sangat baik yang diluncurkan oleh perusahaan pengelasan dan pemotongan jinfeng untuk industri struktur baja. Ini adalah peralatan pengelasan khusus yang dirancang khusus untuk pengelasan kolom kotak besar dan menengah (kolom). Selama bertahun -tahun, setelah optimasi dan peningkatan yang berkelanjutan, kinerjanya menjadi lebih sempurna.

7- Mesin penggilingan wajah akhir

Dengan perkembangan yang cepat dari konstruksi ekonomi, konstruksi, jembatan, dan industri lainnya memiliki persyaratan yang semakin ketat untuk kualitas rekayasa struktur baja. Sambungan pantat dari balok-H, kolom kotak dan kolom, dan bagian-bagian ramping, dan pemrosesan wajah akhir dari karya kerja telah menjadi proses yang penting. Pemrosesan wajah akhir tidak hanya sangat meningkatkan kualitas karya kerja, mengurangi kesalahan instalasi dan konstruksi di tempat, memperpendek periode konstruksi, dan meningkatkan efisiensi konstruksi di tempat. Ini juga membawa manfaat ekonomi yang lebih baik untuk perusahaan struktur baja. Menurut situasi pemrosesan aktual perusahaan struktur baja, perusahaan kami menyerap keuntungan dari produk serupa secara internasional, dan secara tepat waktu meluncurkan produk baru untuk memenuhi permintaan pasar. Ini tidak hanya digunakan dalam industri struktur baja, tetapi juga dapat digunakan sebagai peralatan umum, banyak digunakan dalam jembatan, tenaga listrik, minyak, petrokimia, dan industri manufaktur mesin lainnya.

8- Balok Sirip 180 ° terbalik

Dua potong sirip balok hidrolik seluler 180 ° digunakan untuk pergantian potongan kerja yang dilas di satu sisi. Saat bekerja, angkat karya kerja dari meja roller atau rak bagian kerja, dan peredam mendorong dua sirip balok untuk bergerak secara sinkron untuk memindahkan potongan kerja ke sisi meja roller atau rak bagian kerja, dan kemudian dua silinder hidrolik menggembungkan kedua lengan untuk memutar secara serempak, memindahkan sepotong kerja ke meja roller ke tengah.

Menurut situasi yang sebenarnya, dua bagian dapat digunakan secara terpisah sebagai kelompok untuk membalik balok pendek. Pada saat yang sama, 4 buah juga dapat digabungkan menjadi satu kelompok untuk membatalkan balok panjang. Fleksibilitas dan efisiensi tinggi.

Bagan aliran kerja sirip balok:

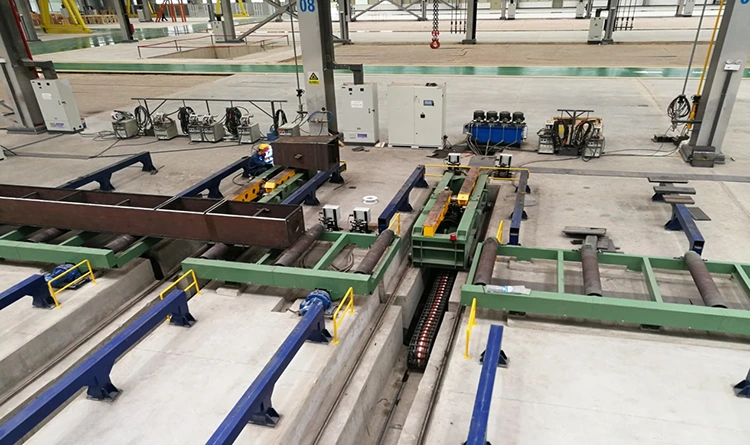

9- Keranjang baja

Peralatan ini terutama digunakan untuk berkoordinasi dengan proses produksi untuk memindahkan karya kerja dari tabel roller penyampaian atau peralatan lain ke peralatan yang akan diproses. Keranjang baja terutama memiliki dua fungsi aksi: berjalan dan mengangkat. Perpindahan karya kerja dapat diselesaikan melalui manipulasi dan kontrol. Peralatan memiliki struktur sederhana, operasi yang nyaman dan operasi yang stabil. Mesin mengadopsi desain tugas berat, dengan beban maksimum 30 ton;

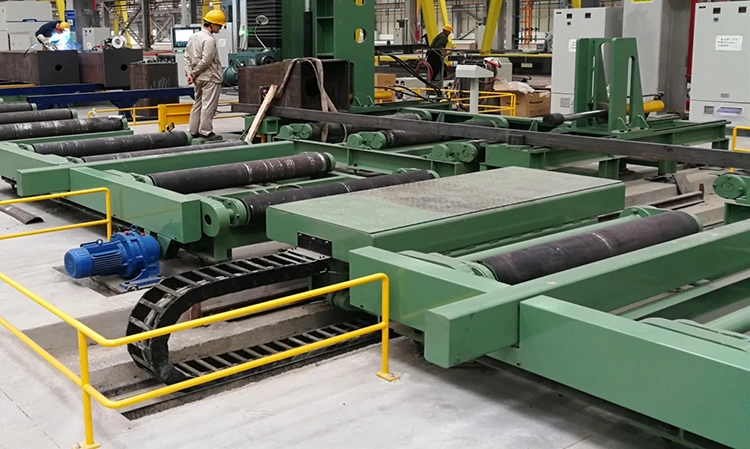

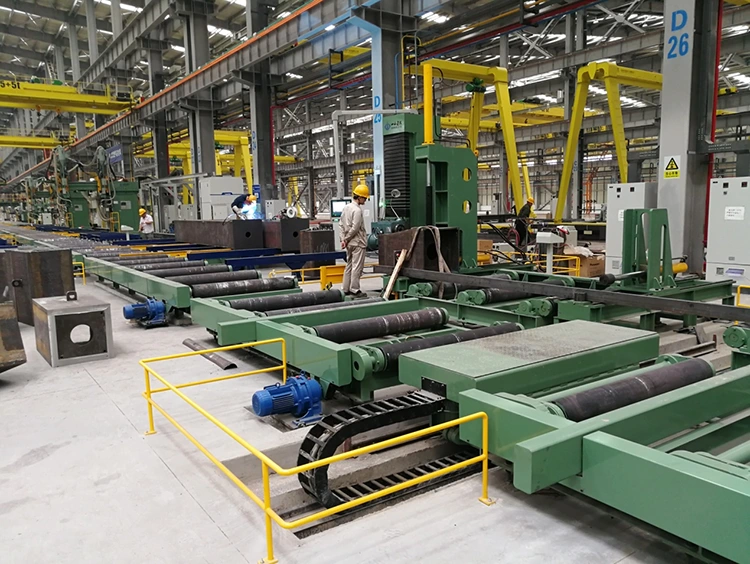

10- Tabel Roller

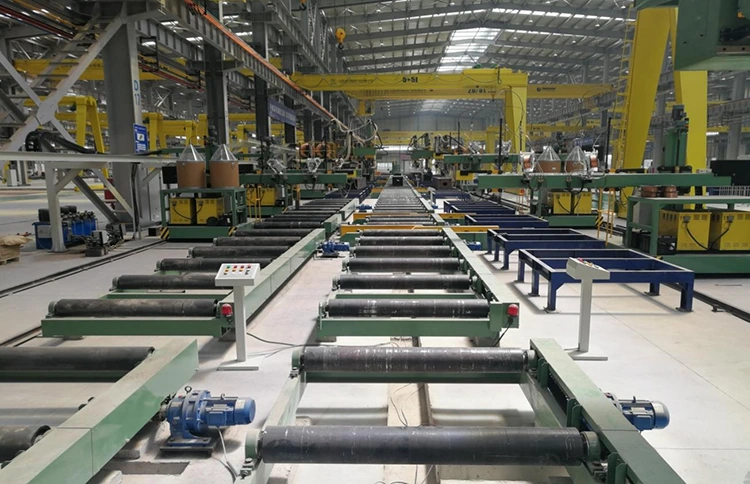

Ini terutama digunakan untuk menyampaikan benda kerja dari perakitan kolom kotak hingga penyelesaian pengelasan, menghadap ke ujung.

Bagaimana cara menghasilkan kolom kotak yang dilas dari pelat baja?

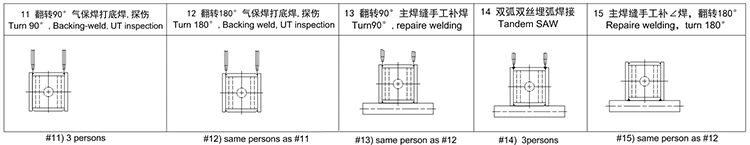

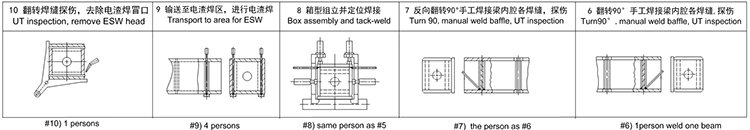

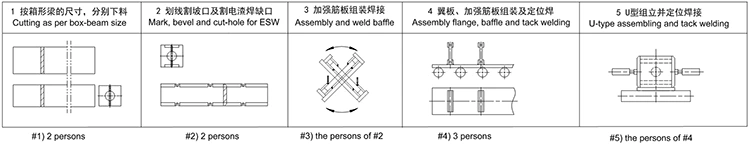

Berikut ini adalah grafik aliran produksi untuk produksi dari pelat hingga hang hantam dan inspeksi akhir.

Bagan Aliran Produksi
