Garis Pengelasan Balok Kotak

JINFENG WELDCUT akan memberikan garansi 1 tahun untukGaris pengelasan balok kotak. Elemen listrik utama produksi Box beam dipilih dari merek terkenal dunia yang akan memberikan kemudahan bagi Pengguna untuk menemukan suku cadang di lokal tanpa harus jauh dari Tiongkok. X15 OtomatisGaris pengelasan balok kotakadalah jalur produksi paling canggih dan otomatisasi tinggi untuk meningkatkan produktivitas bagi Pengguna Akhir dari berbagai industri.

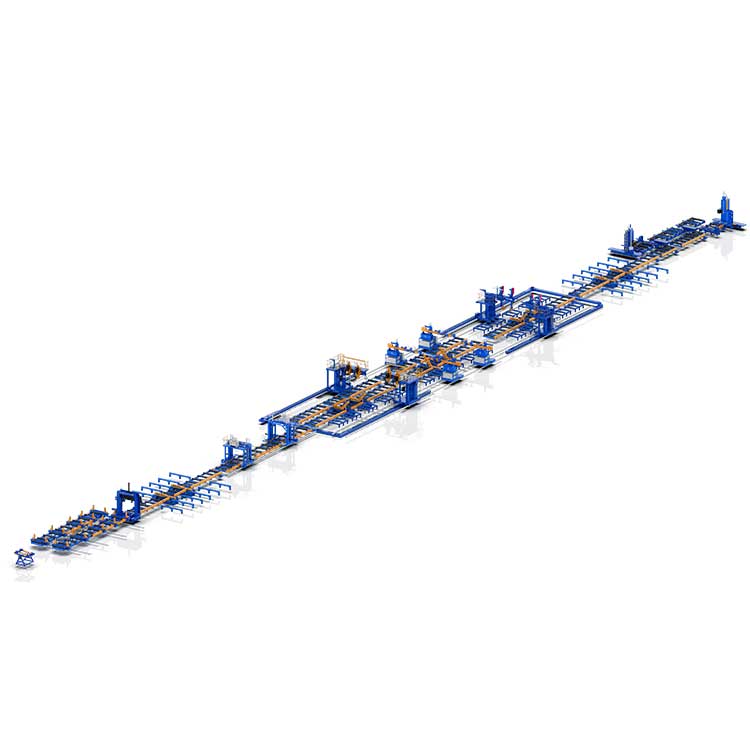

Tampilan struktur

Spesifikasi

Model	X12	X15
Ukuran balok kotak	300-1200mm	300-1500mm
Ketebalan pelat	10-60mm	10-60mm
Panjang balok kotak	6000-15000mm	6000-15000mm
Berat maksimum balok Kotak	≤30t (15000mm)	≤30t(15000mm)
Jenis pengelasan	Pengelasan 1-Tack dengan CO2/MAG secara manual
	2- Pengelasan kembali dengan CO2/MAG secara otomatis
	3- Pengelasan elektro-terak secara otomatis (ESW)
	4- Pengelasan penuh dengan SAW (pengelasan busur terendam)
Mesin perakitan penyekat	1 set
Mesin perakitan balok kotak	2 set (satu untuk perakitan tipe U, satu untuk perakitan kotak)
Mesin las elektro-terak	2set, tipe kawat habis pakai
Mesin las belakang CO2/MAG	2 set
Mesin las pengisian CO2/MAG	2 set
Mesin las busur terendam	2set, teknologi pengelasan busur tandem
Mesin penggilingan muka akhir	1set
Sirip balok terbalik 180°	2set(4pcs), Memuat 15Ton/set
Sirip balok terbalik 180°	5set(10pcs), Memuat 30Ton/set
Gerobak baja	1set (3pcs), Memuat 30Ton/set
Meja rol	~160 meter
Mendukung pengumpulan data untuk MES

Fitur Dan Aplikasi

1.X15Garis pengelasan balok kotakadalah jalur produksi otomatisasi tinggi untuk menghasilkan kolom balok Kotak yang dilas dengan pekerja lebih sedikit dan derek lebih sedikit.
2. Jalur dapat diintegrasikan sepenuhnya dengan sistem MES dan menyelesaikan komunikasi real-time antara komputer atas dan sistem kontrol, menyelesaikan pengumpulan data peralatan, mengunggah semua data yang dikumpulkan ke sistem MES pabrik (atau sistem terpusat atas sistem kendali), dan memastikan ketepatan waktu dan efektivitas transmisi informasi.
3. Desain dan perlindungan harus memenuhi persyaratan standar nasional dan perlindungan lingkungan yang relevan; Peralatan keselamatan dan perangkat pelindung harus memenuhi standar industri yang relevan;.
4.IniGaris pengelasan balok kotakbanyak digunakan dalam konstruksi baja dan struktur baja, untuk pengelasan kolom balok kotak untuk bangunan konstruksi baja, bangunan tingkat tinggi dan struktur baja, atau jembatan dll.
5. Desain peralatan las yang fleksibel memungkinkan untuk mendukung semua merek sumber daya pengelasan.
6. CE, sertifikat ECA tersedia.
7. Lini ini menyediakan produksi dari balok tugas ringan hingga balok tugas sangat berat dengan ketebalan besar tanpa mengganti alat atau perlengkapan apa pun.
8. Dari perakitan hingga proses menghadap akhir, tidak diperlukan derek apa pun kecuali pemuatan di awal dan pembongkaran di akhir, yang sangat mengurangi risiko penggunaan derek.

Daftar mesin dan peralatan untuk membangun seluruh lini produksi untuk memproduksi balok kotak yang dilas:

Mesin perakitan 1-Baffle
Mesin ini merupakan peralatan khusus untuk perakitan dan penempatan pengelasan pelat rusuk penguat di rongga bagian dalam balok kotak. Ini adalah produk pilihan bagi perusahaan struktur baja yang memproduksi benda kerja balok kotak untuk mengurangi intensitas tenaga kerja dan meningkatkan efisiensi kerja.


Mesin perakitan balok 2 kotak
Mesin perakitan kotak adalah peralatan utama untuk produksi balok kotak (kolom), yang terutama menyelesaikan perakitan benda kerja balok kotak (kolom). Mesin ini merupakan salah satu peralatan yang diperlukan bagi perusahaan struktur baja untuk memproduksi box girder.
Satu mesin untuk perakitan tipe U.
Satu mesin untuk perakitan tipe Kotak.


Mesin las 3-Elektro-terak
Mesin las electroslag kantilever XZHB15 merupakan produk unggulan yang diluncurkan oleh Jinfeng Welding and Cutting Company untuk industri struktur baja. Ini adalah peralatan las khusus yang dirancang khusus untuk balok kotak las. Untuk memastikan kekakuan dan ketahanan torsi yang cukup selama fabrikasi balok kotak, sekat (yaitu pelat yang lebih kaku) umumnya dilas pada bagian dalam balok kotak. Mesin ini merupakan peralatan khusus untuk mengelas las antara pelat luar balok kotak dan sekat bagian dalam.


Mesin las belakang 4-CO2/MAG
Mesin las berpelindung gas kantilever balok kotak seri XQHB15L adalah peralatan las khusus yang dirancang khusus untuk pengelasan pendukung balok kotak (kolom) dan pengelasan pengisian setelah penyangga, yang diluncurkan oleh perusahaan kami berdasarkan permintaan pasar dan pengalaman bertahun-tahun dalam mengembangkan peralatan struktur baja .

Mesin las pengisian 5-CO2/MAG
Mesin las berpelindung gas kantilever balok kotak seri XQHB15 adalah peralatan las khusus yang dirancang khusus untuk pengelasan pendukung balok kotak (kolom) dan pengelasan pengisian setelah penyangga, yang diluncurkan oleh perusahaan kami berdasarkan permintaan pasar dan pengalaman bertahun-tahun dalam mengembangkan peralatan struktur baja .

Mesin las busur 6-terendam
Mesin las busur terendam kantilever box girder XMHB15 adalah produk unggulan yang diluncurkan oleh Jinfeng Welding and Cutting Company untuk industri struktur baja. Ini adalah peralatan las khusus yang dirancang khusus untuk mengelas balok kotak (kolom) berukuran besar dan sedang. Selama bertahun-tahun, setelah pengoptimalan dan peningkatan berkelanjutan, kinerjanya menjadi lebih sempurna.

Mesin penggilingan 7-ujung muka
Dengan pesatnya perkembangan konstruksi ekonomi, konstruksi, jembatan dan industri lainnya memiliki persyaratan yang semakin ketat terhadap kualitas rekayasa struktur baja. Sambungan pantat balok-H, balok dan kolom kotak, serta bagian ramping, dan pemrosesan permukaan ujung benda kerja telah menjadi proses yang penting. Pemrosesan permukaan akhir tidak hanya meningkatkan kualitas benda kerja secara signifikan, mengurangi kesalahan pemasangan dan konstruksi di lokasi, memperpendek periode konstruksi, dan meningkatkan efisiensi konstruksi di lokasi. Hal ini juga membawa manfaat ekonomi yang lebih baik bagi perusahaan struktur baja. Menurut situasi pemrosesan aktual perusahaan struktur baja, perusahaan kami menyerap keunggulan produk serupa secara internasional, dan meluncurkan produk baru tepat waktu untuk memenuhi permintaan pasar. Ini tidak hanya digunakan dalam industri struktur baja, tetapi juga dapat digunakan sebagai peralatan umum, banyak digunakan dalam industri manufaktur jembatan, tenaga listrik, minyak, petrokimia dan mesin lainnya.


Sirip 8 balok terbalik 180°
Dua buah sirip balok hidrolik 180 ° yang dapat digerakkan digunakan untuk membalik benda kerja yang dilas di satu sisi. Saat bekerja, angkat benda kerja menjauh dari meja rol atau rak benda kerja, dan peredam menggerakkan kedua sirip balok untuk bergerak secara serempak untuk memindahkan benda kerja ke sisi meja rol atau rak benda kerja, dan kemudian dua silinder hidrolik gerakkan kedua lengan untuk berputar secara serempak, pindahkan benda kerja ke tengah meja rol atau rak benda kerja setelah dibalik, lalu pindahkan benda kerja ke proses atau pengelasan berikutnya.
Sesuai dengan situasi aktual, dua bagian dapat digunakan secara terpisah sebagai satu kelompok untuk membalik balok pendek. Pada saat yang sama, 4 buah juga dapat digabungkan menjadi satu kelompok untuk menjungkirbalikkan balok panjang. Fleksibilitas dan efisiensi tinggi.


Diagram alir kerja sirip balok:

Gerobak 9 baja
Peralatan ini terutama digunakan untuk berkoordinasi dengan proses produksi untuk memindahkan benda kerja dari meja roller pengangkut atau peralatan lainnya ke peralatan yang akan diproses. Gerobak baja pada dasarnya memiliki dua fungsi aksi: berjalan dan mengangkat. Perpindahan benda kerja dapat diselesaikan melalui manipulasi dan kontrol. Peralatan ini memiliki struktur sederhana, pengoperasian yang mudah, dan pengoperasian yang stabil. Alat berat ini mengadopsi desain tugas berat, dengan beban maksimum 30 ton;


Meja 10-rol
Hal ini terutama digunakan untuk mengangkut benda kerja mulai dari perakitan balok kotak hingga penyelesaian pengelasan, menghadap ujung.

Bagaimana cara menghasilkan balok Kotak yang dilas dari pelat baja?

Berikut ini adalah diagram alir produksi untuk produksi dari pelat hingga H beam dan pemeriksaan akhir.
Bagan alur produksi


Jalur pengelasan balok kotak dipasang di pabrik Pengguna
