Sirip Balok

JINFENG WELDCUT akan memberikan garansi 1 tahun untukSirip balok. Elemen listrik utama dari lini produksi balok Kotak dipilih dari merek terkenal dunia yang akan memberikan kemudahan bagi Pengguna untuk menemukan suku cadang di lokal tanpa harus pergi jauh dari Tiongkok. ItuSirip balokadalah peralatan tercanggih dan berefisiensi tinggi untuk meningkatkan produktivitas bagi Pengguna Akhir dari struktur baja, konstruksi baja, dan gedung tinggi.

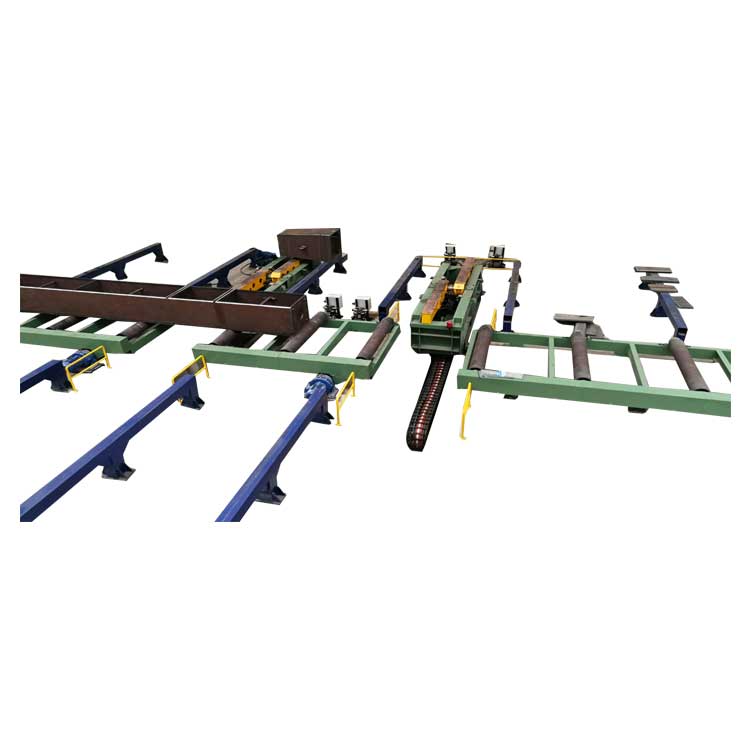

Tampilan struktur

PENGGUNAAN PERALATAN

Dua buah hidrolik 180° yang dapat digerakkansirip balokdisediakan di setiap set, terutama digunakan untuk membalik benda kerja setelah pengelasan di satu sisi. Saat bekerja, angkat benda kerja menjauh dari meja rol atau rak benda kerja, dan peredam menggerakkan kedua braket pembalik agar bergerak secara serempak untuk memindahkan benda kerja ke sisi meja rol atau rak benda kerja. Kemudian, dua silinder hidrolik menggerakkan kedua lengan berbentuk L agar berputar secara serempak. Setelah benda kerja dibalik, benda kerja dipindahkan ke tengah meja roller atau rak benda kerja, kemudian benda kerja tersebut diangkut ke proses selanjutnya atau dilas.

PARAMETER TEKNIS UTAMA

1	Berat benda kerja	≤30t
2	Tenaga motor bepergian	1,5×2＝3,0kW
3	Kecepatan berjalan	6m/menit
4	Tekanan stasiun hidrolik	Maks 16Mpa
5	Jarak pusat kereta api	900mm

KARAKTERISTIK KINERJA

Peralatan tersebut terdiri dari mesin induk, sistem hidrolik, dan sistem kendali elektrik. Sekelompok duasirip balokdigunakan untuk membalikkan dan memindahkan secara bersamaan. Proses membalik keduanyasirip balokdikendalikan oleh katup sinkronisasi hidraulik canggih untuk memastikan rotasi sinkron dari setiap lengan yang terbalik selama proses kemiringan. Kontrol proses perputaran benda kerja secara manual untuk mencapai perputaran benda kerja 90°.

3.2 Masing-masingsirip balokmenggunakan satu set silinder teknik hidrolik standar untuk mendorong lengan putar tipe "L" untuk berputar, yang dapat membalikkan benda kerja. Peredam kecepatan dan roda berjalan disusun pada braket pergantian, memungkinkan braket pergantian memiliki fungsi bergerak.

3.3 Peralatan harus digerakkan secara hidrolik dan memiliki karakteristik tahan benturan, pembalikan yang stabil, dan tingkat kegagalan yang rendah dibandingkan dengan mesin pembalikan yang digerakkan secara mekanis. Tidak hanya dapat digunakan untuk membalik benda kerja 90 º, tetapi juga dapat diangkat untuk berpindah antar stasiun yang berbeda. Dibandingkan dengan mesin perputaran rantai tradisional, stasiun kerja tidak hanya tidak tertutup, sehingga memudahkan pengangkatan dan pengangkutan benda kerja masuk dan keluar, tetapi juga dimensi keseluruhan, terutama dimensi ketinggian, sangat berkurang, dan pengoperasiannya aman dan andal. Satu kelompok terdiri dari dua set kontrol linkage, mudah dioperasikan, aman dan andal.

Sirip sinar  dipasang di pabrik Pengguna
