Sirip balok

Sirip balok adalah peralatan berkinerja tinggi di jalur untuk memproduksi balok kotak, yang diproduksi oleh Jinfeng Weldcut yang merupakan produsen dan pemasok sirip balok China profesional dengan harga terjangkau. Sirip balok memberikan lebih banyak keamanan dan efisiensi tinggi untuk menggerakkan balok dan membatalkan balok untuk produksi balok kotak.
Jinfeng Weldcut akan memberikan garansi 1 tahun untuk sirip balok. Elemen listrik utama dari jalur produksi balok kotak dipilih dari merek terkenal dunia yang akan membawa lebih nyaman bagi pengguna untuk menemukan bagian -bagian di lokal tanpa mendapatkan jarak jauh dari Cina. Sirip balok adalah peralatan paling canggih dan efisiensi tinggi untuk meningkatkan produktivitas bagi pengguna akhir dari struktur baja, konstruksi baja dan bangunan tinggi.

Tampilan Struktur

Penggunaan peralatan

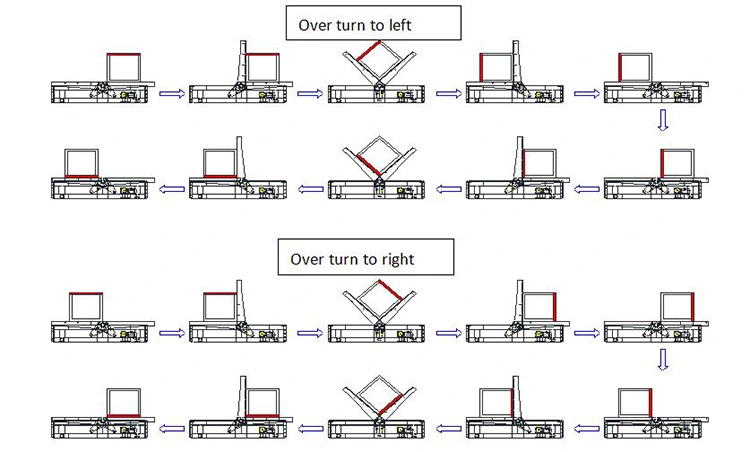

Dua PC dari sirip balok hidrolik 180 ° yang dapat dipindahkan disediakan di setiap set, terutama digunakan untuk lebih dari memutar benda kerja setelah pengelasan di satu sisi. Saat bekerja, angkat benda kerja dari meja roller atau rak benda kerja, dan peredam mendorong dua kurung terbalik untuk bergerak secara serempak untuk memindahkan benda kerja ke sisi meja roller atau rak benda kerja. Kemudian, dua silinder hidrolik menggerakkan dua lengan berbentuk L untuk berputar secara serempak. Setelah benda kerja dibatalkan, dipindahkan ke tengah meja roller atau rak benda kerja, dan kemudian benda kerja diangkut ke proses berikutnya atau dilas.

Parameter teknis utama

Karakteristik kinerja

Peralatan terdiri dari mesin utama, sistem hidrolik, dan sistem kontrol listrik. Sekelompok dua sirip balok digunakan untuk secara bersamaan membatalkan dan bergerak. Proses membalik dari dua sirip balok dikendalikan oleh katup sinkronisasi hidrolik lanjut untuk memastikan rotasi sinkron dari masing -masing lengan terbalik selama proses miring. Kontrol secara manual proses turnover benda kerja untuk mencapai omset 90 ° dari benda kerja.
3.2 Setiap sirip balok menggunakan satu set silinder teknik hidrolik standar untuk mendorong lengan berputar tipe "L" untuk berputar, yang dapat membalikkan benda kerja. Peredam kecepatan dan roda berjalan diatur pada braket turnover, memungkinkan braket turnover untuk memiliki fungsi bergerak.
3.3 Peralatan harus digerakkan secara hidrolik dan memiliki karakteristik resistensi dampak, pembalikan yang stabil, dan tingkat kegagalan yang rendah dibandingkan dengan mesin pembalik yang digerakkan secara mekanis. Tidak hanya dapat digunakan untuk membalikkan benda kerja 90 º, tetapi juga dapat diangkat untuk bergerak di antara stasiun yang berbeda. Dibandingkan dengan mesin turnover rantai tradisional, tidak hanya stasiun kerja yang tidak ditutup, memfasilitasi pengangkatan dan transportasi benda kerja masuk dan keluar, tetapi juga dimensi keseluruhan, terutama dimensi tinggi, sangat berkurang, dan operasinya aman dan dapat diandalkan. Satu kelompok yang terdiri dari dua set kontrol tautan, mudah dioperasikan, aman dan dapat diandalkan.

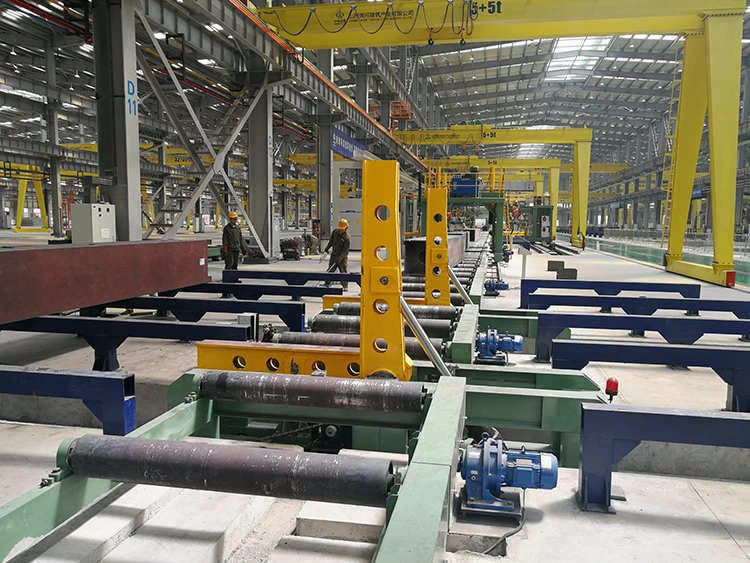

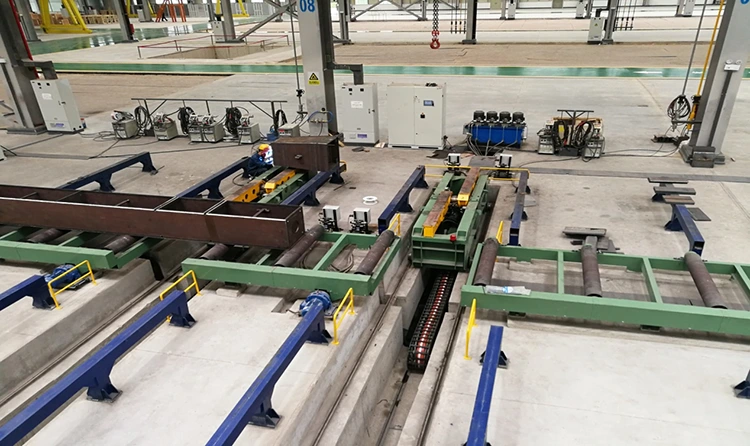

Balok sirip yang diinstal di pabrik pengguna
