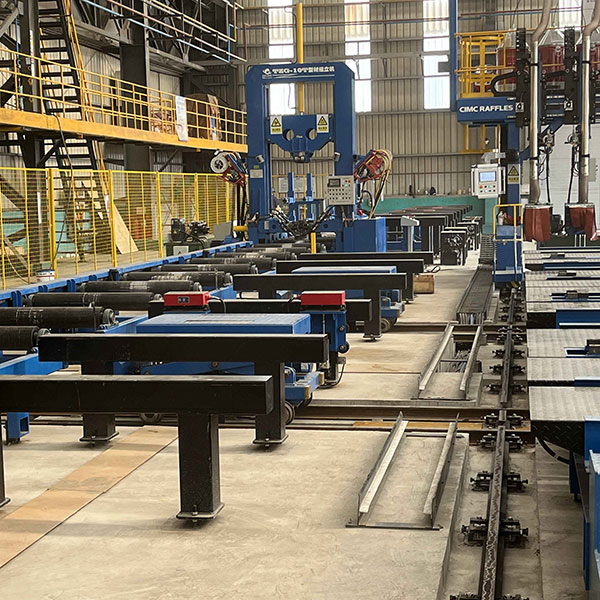

Garis pengelasan balok T10 T
Jalur pengelasan T beam otomatis T10 banyak digunakan di Galangan Kapal dan pembuatan kapal, yang merupakan jalur produksi T beam berkinerja tinggi yang dikombinasikan dengan berbagai peralatan dan perkakas yang diproduksi oleh JINFENG WELDCUT yang merupakan produsen dan pemasok jalur pengelasan T beam China profesional dengan harga terjangkau. Jalur pengelasan balok T memberikan keamanan lebih dan efisiensi tinggi untuk produksi balok Kotak.
JINFENG WELDCUTakan memberikan garansi 1 tahun untuk jalur pengelasan balok T. Elemen listrik utama produksi T beam dipilih dari merek terkenal dunia yang akan memberikan kemudahan bagi Pengguna untuk mencari suku cadang di lokal tanpa harus jauh dari Tiongkok. Jalur pengelasan T beam Otomatis T15 adalah jalur produksi otomatisasi paling canggih dan tinggi untuk meningkatkan produktivitas bagi Pengguna Akhir dari berbagai industri.
Tampilan struktur
Spesifikasi
Model |
T10 |
Lebar flensa balok T |
80-500mm |
Ketebalan flensa balok T |
8-40mm |
Tinggi badan balok T |
200-1000mm |
Ketebalan jaringan balok T |
6-30mm |
panjang balok T |
5000-13000mm |
Jenis pemrosesan |
1- Strip pemotongan oxy untuk flensa dan jaring |
2- Tepi chamfer pada flensa |
|
Pengelasan 3-Tack dengan CO2/MAG secara otomatis untuk perakitan |
|
4- Pengelasan penuh dengan CO2/MAG secara otomatis untuk pengelasan |
|
5- Pelurusan pada balok T yang dilas |
|
Mesin pemotong api CNC, multi-kepala |
1 set |
Mesin talang flensa |
1 set |
Mesin perakitan balok T |
1 set |
Mesin las gantry, multi-kepala |
1 set |
Mesin pelurus T beam |
1 set |
Fitur Dan Aplikasi
1-Jenis balok T tipikal yang dapat diproduksi pada jalur pengelasan balok T
2. Jalur pengelasan balok T10 T adalah jalur produksi otomatisasi tinggi untuk menghasilkan balok T yang dilas dengan pekerja yang lebih sedikit dan derek yang lebih rendah.
3. Jalur ini dapat diintegrasikan sepenuhnya dengan sistem MES dan menyelesaikan komunikasi waktu nyata antara komputer atas dan sistem kontrol, menyelesaikan pengumpulan data peralatan, mengunggah semua data yang dikumpulkan ke sistem MES pabrik (atau terpusat atas sistem kendali), dan memastikan ketepatan waktu dan efektivitas transmisi informasi.
4. Garis pengelasan balok T ini banyak digunakan di galangan kapal, pembuatan kapal dan struktur baja, untuk pengelasan balok T, batang T untuk kapal pemecah es, atau bangunan konstruksi baja, dan struktur baja, atau jembatan dll.
5. Desain peralatan las yang fleksibel memungkinkan untuk mendukung semua merek sumber daya pengelasan.
6. CE, sertifikat ECA tersedia.
7. Jalur pengelasan balok T ini menyediakan produksi dari balok tugas ringan hingga balok tugas sangat berat dengan ketebalan besar tanpa mengganti alat atau perlengkapan apa pun.
8. Dari perakitan hingga pelurusan seluruh proses tidak memerlukan derek, sehingga sangat mengurangi risiko penggunaan derek.
Jalur pengelasan balok T terdiri dari mesin dan peralatan yang tercantum di sini, untuk memproduksi balok T yang dilas:
Mesin ini dilengkapi dengan obor pemotongan strip multi-head yang dipasang pada mesin pemotong api CNC untuk perusahaan konstruksi baja, galangan kapal yang mempunyai banyak strip untuk dipotong. Sebagian besar strip digunakan dalam bisnis struktur baja sebagai badan dan flensa untuk menghasilkan balok H yang dilas atau di galangan kapal sebagai badan dan flensa untuk menghasilkan balok T untuk pengaku kapal.
Model |
Rentang rel |
Lebar kerja |
Panjang rel |
Plasma |
Pemotongan strip |
mg |
4m |
3m |
16m |
<200A |
Ya |
CNG |
4m |
3m |
16m |
TIDAK |
Ya |
Mesin chamfering flensa adalah peralatan khusus yang dirancang untuk chamfering pelat flensa di industri struktur baja. Keunggulannya adalah kecepatan chamfering yang cepat, pembentukan sudut R yang baik, pengoperasian yang sederhana, pekerjaan yang andal, dan tapak yang kecil. Ini sangat cocok untuk industri struktur baja yang memproduksi balok-T secara massal.
Mesin ini menggunakan prinsip penggulungan & pengepresan untuk menggulung tepi bahan kosong dengan cepat dan efisien agar menjadi bulat, yang dapat menggantikan proses deburring, chamfering, dan pembulatan manual tradisional. Sudut membulat terbentuk seragam, dengan tampilan cantik. Mesin ini mempunyai efisiensi produksi dalam mengurangi intensitas tenaga kerja pekerja. Dengan menggulung tepi pelat, konsentrasi tegangan pada tepi pelat berkurang. Mesin ini memiliki karakteristik penggunaan yang aman dan nyaman, transmisi stabil, otomatisasi tingkat tinggi, dan masa pakai yang lama.
1 |
Bahan |
Q235 |
2 |
Lebar flensa |
80-500mm |
3 |
Ketebalan flensa |
10-40mm |
4 |
Lengkungan balok |
≤5mm/12m |
5 |
Kecepatan ruang |
10m/menit |
6 |
Bentuk chamfer R: |
R2~R3 |
7 |
Meja rol masukan |
12000mm |
8 |
Meja rol keluaran |
12000mm |
9 |
Stasiun pompa hidrolik |
1 unit |
10 |
Kabinet kontrol listrik |
1 unit |
11 |
Tinggi meja roller ke lantai |
810mm |
12 |
Tenaga mesin utama |
19kw |

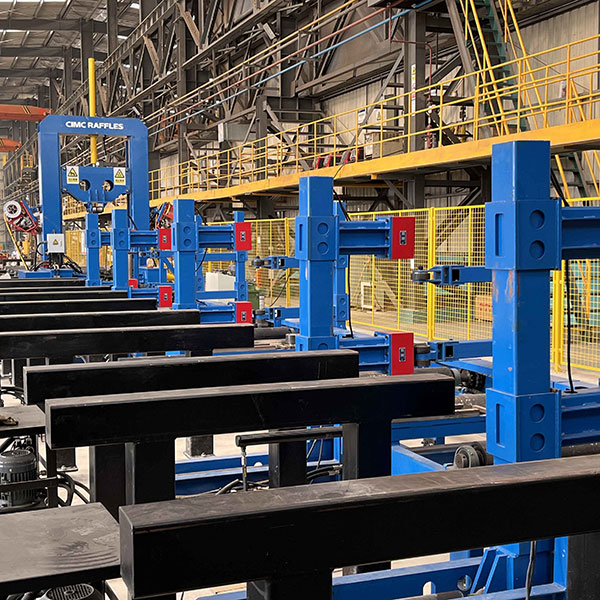

Mesin perakitan T-beam dirancang khusus untuk galangan kapal, perusahaan pembuat kapal untuk membuat T-beam.
Pada mesin utama 2 sisi terdapat 2 kelompok senjata las pelindung gas, pada saat perakitan 2 set senjata las tersebut melakukan pengelasan secara bersamaan. Jarak antara 2 senjata las di satu sisi dapat disesuaikan untuk memenuhi kebutuhan berbeda dari spesifikasi ukuran balok T yang berbeda, kemudian dapat memenuhi kekuatan pengelasan paku dari spesifikasi balok yang berbeda.
Pada mesin induk terdapat banyak set flensa/panel dan roda penjepit web untuk memastikan keakuratan posisi balok yang perlu dirakit.
Mesin ini juga dapat memenuhi persyaratan untuk merakit web dan flensa/panel, bukan penyelarasan tengah. Roda penjepit untuk flensa/panel pada mesin utama, Pengguna dapat mengatur jarak antara garis tengah roda penjepit dan garis tengah jaring. Penyesuaiannya nyaman dan dapat diandalkan.
1 |
Lebar flensa |
mm |
80-500 |
2 |
Ketebalan flensa |
mm |
8-40 |
3 |
Tinggi jaring |
mm |
200-1000 |
|
Ketebalan jaring |
mm |
6-30 |
|
panjang balok T |
mm |
5000-13000 |
5 |
Kecepatan perakitan |
mm/menit |
500-4000 |
6 |
bahan balok T |
Baja ringan |
|
7 |
Sistem hidrolik |
1 set, dibuat di Cina |
|
8 |
Mesin las CO2/MAG |
2 set, merek Cina |
Mesin gantry las T-beam dirancang khusus untuk mengelas T-beam untuk galangan kapal. Mesin utama bertipe portal dengan struktur multi layer, memiliki stabilitas yang baik, kapasitas pembebanan yang besar. Pada gantry dilengkapi 6 set kepala las, pada setiap kepala terdapat satu set obor las CO2/MAG, pada setiap kepala las terdapat satu alat pelacak laser tersendiri. 2 set obor las dapat mengelas pada balok-T yang sama pada waktu yang bersamaan. Pada platform atas mesin dapat dipasang multi-spool kawat las, sehingga dapat sangat mengurangi waktu penggantian kawat las untuk meningkatkan efisiensi kerja.
Untuk pengerjaan gantry las terdapat meja las dengan potongan penenang untuk menjepit balok T yang memerlukan pengelasan penuh.
1 |
Lebar flensa |
mm |
80-500 |
2 |
Ketebalan flensa |
mm |
8-40 |
3 |
Tinggi jaring |
mm |
200-1000 |
4 |
Ketebalan jaring |
mm |
6-30 |
5 |
panjang balok T |
mm |
5000-13000 |
6 |
Kecepatan pengelasan |
mm/menit |
100-1000 |
7 |
Kecepatan gerak gantri |
mm/menit |
Maks 4000 |
8 |
bahan balok T |
Baja ringan |
|
9 |
Mesin las CO2/MAG |
6 set, merek Cina |
|
10 |
Jumlah balok T dapat dilas |
Maks 3pcs sekaligus. |
Mesin pelurus T-beam TJZ10 adalah peralatan pelurus khusus yang dirancang untuk produksi balok-T yang dilas di galangan kapal dan industri pembuatan kapal. Keunggulannya adalah kecepatan pelurusan yang cepat, konsumsi energi yang rendah, kebisingan yang hilang, pengoperasian yang sederhana, kerja yang andal, dan keamanan yang tinggi. Ini secara khusus cocok untuk produksi massal T-beam dalam konstruksi struktur baja, pembuatan kapal dan industri lainnya.
Model |
TJZ10 |
T-BeamTinggi (H) |
200~1000mm |
Ketebalan web(d) |
8~30mm |
Lebar flensa (B) |
100~500mm |
Ketebalan flensa (t) |
8~40mm |
Panjang sinar |
4000~13000mm |
Kecepatan pelurusan |
8000mm/menit |
Kekuatan mesin utama |
Sekitar 23KW |
Tekanan sistem hidrolik |
≤13MPa |
Rol konveyor masukan: |
12000mm |
Rol konveyor keluaran: |
12000mm |
Sumber Daya listrik |
AC/380V/50Hz/3PH |
Peralatan ini terutama digunakan untuk berkoordinasi dengan proses produksi untuk memindahkan benda kerja dari meja roller pengangkut atau peralatan lainnya ke peralatan yang akan diproses. Gerobak baja terutama memiliki dua fungsi aksi: berjalan dan mengangkat. Perpindahan benda kerja dapat diselesaikan melalui manipulasi dan kontrol. Peralatan ini memiliki struktur sederhana, pengoperasian yang mudah, dan pengoperasian yang stabil.
